本文概述：计算复杂图形的面积在建筑、工程设计、制造业等领域非常重要，CAD软件提供了强大的工具和方法来解决这一问题，随着技术的发展，利用CAD计算复杂图形面积的方法变得更加高效和准确。

在**CAD**（计算机辅助设计）软件中计算复杂图形的**面积**可能看似繁琐，但掌握正确的技巧与方法，可以显著提高工作效率。CAD软件如AutoCAD提供了一系列功能，使用户能够轻松处理这类任务。首先，理解如何使用这些工具将为你提供强大的计算能力。通常情况下，复杂图形指的是那些不规则、不对称或由多个简单图形组合而成的形状。在测量这些图形的面积时，我们可以通过分解的方式，将复杂图形划分成多个简单图形比如三角形或矩形，然后分别计算各个简单图形的面积，再将它们累加。这是计算复杂图形面积的一种传统方法，但此过程耗时且易于出现误差。

多边形命令

是计算复杂图形面积的一个基本工具。CAD软件提供了“多边形”命令，用户可以用该命令绘制出需要计算面积的闭合图形。为确保面积计算的准确性，绘制过程中应保证图形的精确闭合，同时考虑各边的比例与位置关系。绘制完成后，可以使用

“area”

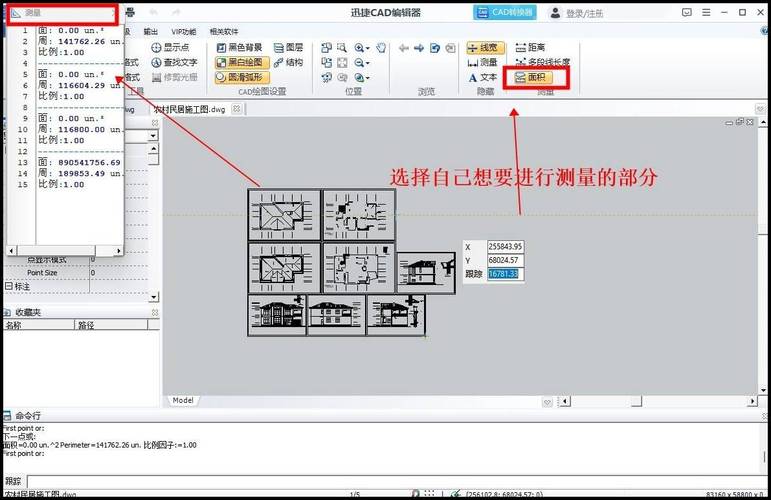

命令，这是AutoCAD中的一项功能，专门用于计算指定区域的面积。启动该命令后，选择要测量的封闭区域，系统会自动显示该区域的面积数值。值得注意的是，该命令不仅适用于简单图形，对于复杂图形还支持分段选择，即允许在不规则图形上逐段选定并计算面积。另一种有效的方法是使用

“region”

命令进行区域创建。通过此命令，可以将多个图形组合成一个整体区域，再利用面积计算工具对其进行分析。生成区域后，可直接调用“area”命令得到结果。这种方法特别适用于处理由多个简单图形拼接而成的复杂图形，因为它消除了手动计算每个组成部分面积的需要。此外，CAD软件中还有更高级的功能——

动态块

。动态块可定义多个参数和属性，如颜色、尺寸，通过调整这些参数，用户能创建针对特定项目的自定义图形。在处理重复的、多变形态的图形时，使用动态块能显著提升效率。一旦设定好动态块，计算面积的过程就变得十分简化。对于进行大量面积计算的用户而言，编写CAD中的

LISP

程序是一种专业、高效的选择。LISP语言是CAD平台提供的脚本语言，用户可以利用它编写自定义函数，实现批量面积计算及其他复杂操作。这种方法适用于高级用户，因为编写代码需要一定的编程知识，但从长远来看，此举能大幅度提高计算任务的自动化程度，为用户节省大量时间。总之，在使用CAD软件计算复杂图形面积时，选择适当的工具和操作步骤至关重要。从简单的命令到高级的程序设计，CAD提供了多种途径以满足不同需求。了解这些方法并熟练运用，将帮助用户实现高效而精准的面积测量，最终推动设计项目的顺利进展。无论是建筑师、工程师还是制造业设计者，掌握这些技巧都将成为他们专业成长的重要部分。
