本文概述：在实际的工程图纸设计中，面对复杂的背景或其他设计元素时，有效运用CAD文字遮罩功能是提高图纸可读性和增强信息传达效果的重要技巧。通过合理设置和应用，不仅可以改善文字显示效果，还能提升整体图纸的美观度与专业性。

在使用**CAD（计算机辅助设计）**软件进行图纸设计时，往往需要在复杂的背景上注释或者标记内容。这时，为了确保文字**清晰可读**，我们可能需要使用文字遮罩功能。

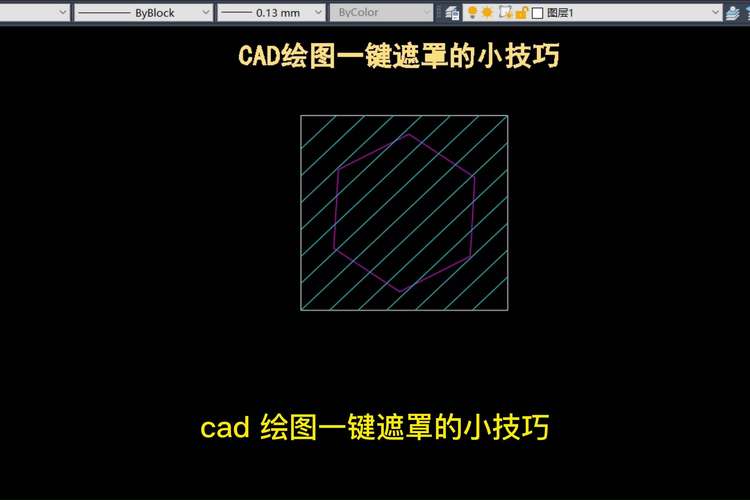

文字遮罩

是一种使文字周围形成一个背景色块的技术，通常用于避免文字与复杂背景混淆。

为什么需要文字遮罩

？当你的设计背景包含多种颜色或者线条繁复时，直接在其上添加文字可能导致难以分辨。例如，在地形图、建筑图或机械图等各种需要说明的大型图纸中，如果没有遮罩，文字很容易被背景“吞没”。此时，使用文字遮罩，可以确保文字与周围区域形成鲜明对比，提高整体阅读效率。

如何有效制作CAD文字遮罩

呢？我们需要遵循以下几个步骤：首先，打开你的CAD软件，例如AutoCAD，然后找到需要添加文字的地方。在设计过程中，需要考虑整体版面布局以及文本位置，以便后续操作顺利。接下来，创建一个单行文字或多行文字对象，并输入你想要显示的文本内容。在选择文本对象后，右键点击，进入特性菜单，在这里你可以找到关于文本格式的诸多选项。在这些选项中，留意寻找一个叫做“背景遮罩”的选项。

启用背景遮罩

选项，它会使文本背后生成一个不透明或半透明的矩形区域。这个区域将遮盖文本底下的所有设计元素，使得文字能够明显突出。在大多数情况中，你还可以自行选择遮罩的颜色，一般建议使用白色或浅灰色，因为这些颜色可以与大部分设计风格保持一致。此外，有些专业要求较高的绘图工作可能需要遵循统一的标准颜色，这时应根据项目需求进行调整。为了进一步优化视觉效果，可以调整遮罩的边距参数。这决定了遮罩矩形的尺寸相对于文本大小的变化。较大的边距会为文本创造更多的“呼吸空间”，但也可能占用更多图纸空间。根据实际需求调节，使结果符合预期的版面外观。另外，使用文档层功能来控制文字遮罩的显示状态。比如，可以将文字和遮罩放置在独立的图层上，这样在不同的制图阶段或出图要求下，可以灵活控制其显示或隐藏。值得一提的是，对于更为复杂的图纸和多样化的需求，有一些插件可以提供更高级的文字遮罩选项。这些插件可能具备常规CAD软件不具备的功能，如渐变遮罩或不规则形状的遮罩，使设计更加生动和富有创意。总之，合理运用CAD文字遮罩是一种简单但非常有效的提高图纸可读性的方法。在整个绘图过程中，应始终考虑到图纸最终的可读性，并通过不断试验和调整，找到最适合当前项目的设置方案。从而达到在不影响整体设计美感的前提下，最大化信息传达的清晰度。通过以上方法的实践，相信大家能够熟练掌握这项实用技能，提高工作效率和图纸质量。
