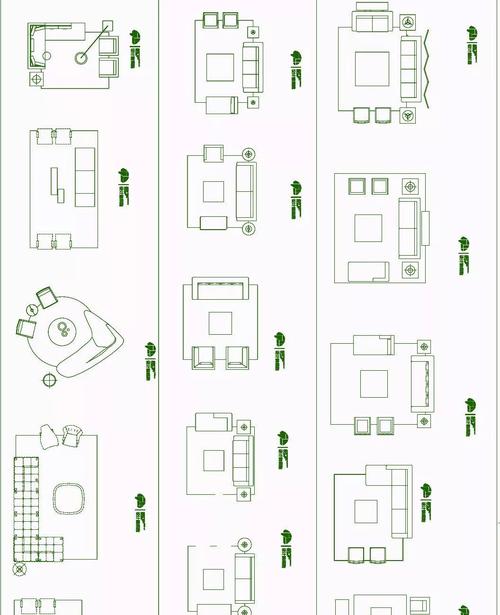

本文将为您详细介绍如何根据“沙发平面图的CAD绘制步骤简化指南”来创建一个高效且精准的家具设计图。在注重细节的工业设计中，掌握这些步骤将大大提高您的效率和准确性。

首先，在开启任何CAD软件之前，我们需要进行初步的**准备工作**。这包括确定沙发的尺寸、形状以及最终放置的位置。了解客户的需求和空间的限制将帮助我们在绘制**平面图**时制定合理的布局方案。为了确保一切都准确无误，最好能获取实际的房间测量值，并在手绘草图上标记出这些信息。接下来，我们打开CAD软件并创建一个新的项目。在设置页面尺寸时，需要确保选择一个合适的比例，这样可以精确地控制未来输入的每一个边距与尺寸。通常情况下，1:50或1:100是合理的选择，因为它们能够提供足够的细节而又不至于让图纸过于复杂。完成设置后，保存这个文件，以便日后随时调用。进入平面图的**绘制阶段**，首先需要在软件中启用网格选项。网格有助于我们准确地对齐各个部分，从而避免位置偏移带来的累积误差。然后，根据之前准备的尺寸数据，在CAD界面中使用直线工具开始勾勒沙发的外形轮廓。此处需要特别注意的是，每一条边缘和角度都必须绝对精确，因为即使细微的误差在实际生产中都会导致问题。完成基本轮廓之后，我们需要利用CAD中的编辑功能进一步完善图纸。这些功能包括修剪、延伸和偏移等，可以帮助我们调整不规则的边界从而完成一个更加精细的设计。如果沙发包含多个部件，例如靠背、坐垫和扶手，这时可以分别在不同的图层上进行描绘，以免互相干扰并便于后期修改。至此，大致的**结构框架**已经形成，但我们还需要添加一些细节以提高整体直观效果。比如，利用填充功能给每个部件设定不同的材质纹理，甚至可以模拟真实材料的质感和色彩，这将帮助客户更好地理解设计意图。此外，为了提高图纸的易读性和实用性，还需要为各个零部件添加标注。通过标注工具，我们可以在图纸上清晰地显示出每个部件的名称、尺寸，以及其他重要的安装信息。此过程同样要求细致严谨，因此建议再次核对所有尺寸，以防止可能出现的错误。最后一步是在整个计划完善之后的**验证和导出**。在验证阶段，检查是否存在未封闭的多段线或重叠的元素，它们通常是导致打印错误的罪魁祸首。在确认没有任何问题后，我们可以将最终版图纸以常见格式（如PDF或DWF）导出，并保存到一个安全的存储设备上。总之，通过本文提供的指南，希望能帮助您有效地完成沙发平面图的CAD绘制。不论是新手还是经验丰富的专业人士，这一流程都可作为可靠的参考，助您打造出符合现代审美及实用性的家具产品。
