本文概述：在CAD绘图过程中，外部参照是一种常用且高效的方式来共享和管理设计数据。然而，为确保最终图形的完整性和灵活性，将外部参照绑定到当前图形是一个关键步骤。本文将详细介绍如何将CAD外部参照绑定到当前图形，并讨论这种方法的优缺点以及一些最佳实践。

在计算机辅助设计（CAD）领域，

外部参照

（External Reference，简称Xref）是一种便捷的功能，使得多个文件可以被链接在一起，实现数据共享和协同工作。然而，在项目的某些阶段或处于归档目的时，将这些外部参照绑定到单个文件中是必不可少的。这不仅维持了图纸的可读性和完整性，还简化了文档管理。将外部参照绑定到当前图形主要涉及两个过程：附着（Attach）和绑定（Bind）。附着是指简单地关联参照文件，它提供了一种访问外部数据的动态方式，但此时参照的数据并未真正成为图形的一部分。而绑定则是将参照的数据直接嵌入到主文件中，使其成为一个整体。

绑定外部参照的步骤

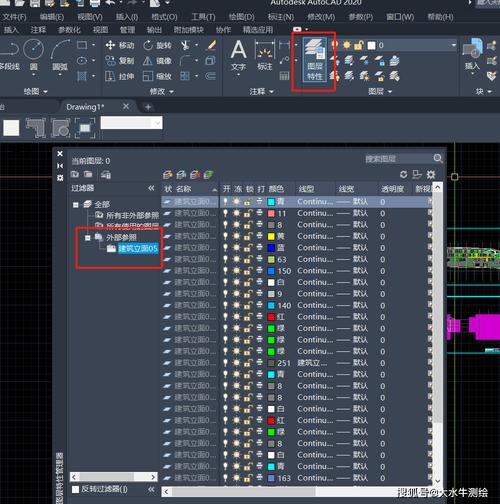

：1. 打开需要处理的CAD文件。2. 在顶部菜单中选择“插入”选项卡，然后点击“外部参照”工具。3. 在弹出的“外部参照管理器”中，选择你想要绑定的外部参照。4. 右键点击已选择的外部参照，然后从上下文菜单中选择“绑定”。5. 在接下来的对话框中，系统会询问你选择绑定方式：绑定（Bind）或插入（Insert）。通常情况下，“绑定”选项更为常见，因为它保留了层名称，而“插入”则会将层合并，这可能导致信息丢失。6. 确认无误后，点击“确定”，完成绑定操作。需要注意的是，虽然绑定使文件变得更加独立，但同时也增加了文件大小。如果你的工程文件非常复杂，并包含大量参照，则建议使用压缩工具来管理最终的文件大小。

绑定的优缺点

：绑定外部参照有许多好处。首先，它增强了图形的完整性。当外部文件路径发生变化时，你不必担心丢失链接引发的问题。其次，在发送项目文件给客户或其他团队成员时，由于所有必要的信息都被包含在一个单一文件中，因此共享过程更简便。然而，绑定也有其不足之处。例如，一个显著的缺点是增加了文件的体积，这是因为外部参照中的所有数据都被复制到了主文件中。同时，绑定还限制了文件的灵活性，因为一旦绑定，更新外部参照就变得更加困难。在某些情况下，你可能需要考虑维护一个非绑定版本以备将来修改。

最佳实践

：1. **规划和测试**：在绑定之前，务必检查并确认所有外部参照正确、最新。可以创建一个临时副本进行绑定测试，以防止对原始文件造成不可逆转的更改。2. **命名规范**：为避免层名冲突或混淆，请保持一致的命名规范。这尤其适用于具有多个参照来源的项目。3. **版本控制**：保留一个没有绑定的源文件备份，以便在需要时能够灵活地进行修改和更新。4. **文件整理**：结合使用文件压缩工具和分类文件夹结构，帮助更有效地管理增大的文件体积。通过理解和应用这些技巧，设计人员可以更有效地将CAD外部参照绑定到当前图形，从而提高设计工作流程的效率和质量。无论是在项目开发周期还是在最终文档交付阶段，掌握这种技术都是至关重要的。
