本文概述：在计算机辅助设计（CAD）中，图案填充是一种常用的功能，它可以为几何区域添加视觉上的纹理或颜色。填充图案的拾取点位置变化可能会影响最终呈现的效果，这与具体的设计需求和意图密切相关。

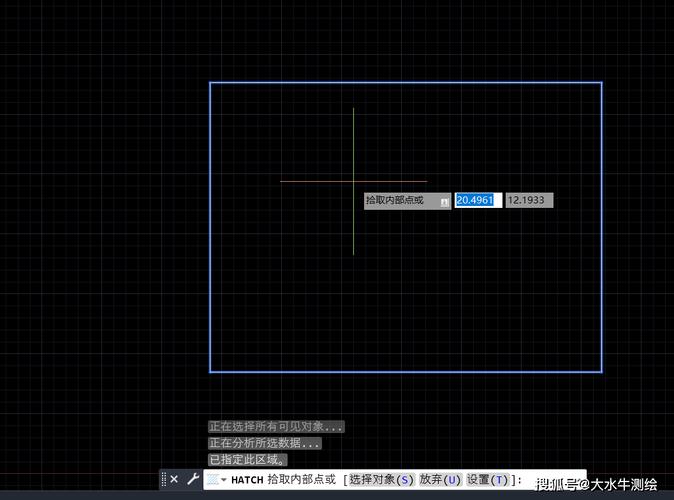

在CAD软件中进行设计时，图案填充是增强视觉表现力的重要工具之一。它不仅能使设计更具吸引力，同时也为设计师提供了一种有效的方法来传达材料特性或强调特定区域。因此，理解拾取点位置变化对结果的影响对于精确的设计至关重要。首先，我们需要定义什么是拾取点。在CAD系统中，拾取点通常指的是用于定义填充图案的起始点，这个点决定了图案如何在指定的区域内展开。选择不同的拾取点位置会导致填充图案的布置发生变化，从而可能影响图案的一致性、方向性以及相邻板块之间的连续性。这是因为大多数图案填充都基于一种数学算法，该算法依赖于拾取点来确立初始参考。关于位置变化，这是指因拾取点移动而导致填充图案在区域内以不同的方式排列。假设一个简单的线性图案，如果拾取点位于区域的中心，那么图案将以这个中心为基点向四周均匀扩展。但如果拾取点改变到区域边缘，那么图案的扩展可能会受到限制或产生偏移。这种变化在各类复杂图案中尤其明显，例如网格、花纹或交错图案。拾取点位置的变化有若干方面的潜在影响：1. **

视觉连续性

**：当设计一个大的面域，并希望填充图案保持视觉上的连续性时，拾取点的位置非常关键。如果两个相邻区域具有不同的拾取点，可能导致图案之间出现不协调的断裂。另外，某些图案在扩大后会产生明显的接缝，通过调整拾取点位置，可以将这些接缝最小化，以便实现无缝整体感。2. **

方向性

**：某些填充图案具有显著的方向性，例如箭头或流动型设计。改变拾取点位置可能会改变这些图案的方向性，从而影响设计的动态视觉效果。例如，一个本来向左流动的设计可能因为拾取点的变动而开始向右流动，因此对于明确表达方向性的设计来说，需要谨慎处理拾取点的选定。3. **

区域覆盖

**：拾取点位置也可能影响填充图案如何填满整个设计空间。在一些情况下，设计师可能希望某一特定模式完全覆盖特定区域，而不是出现空白或过度重叠。通过调整拾取点的位置，设计师可以确保每个区域的填充都符合预期，不浪费设计空间。4. **

图案重复

**：许多填充图案都是基于某种形式重复的，这样做可以节省资源并确保一贯的设计风格。然而，拾取点位置的变化可能导致这种重复出乎意料地停止或偏移，设计师需要注意观察这种变化是否会带来不必要的视觉干扰。此外，在实际操作中，设计师通常会通过试验不同的拾取点位置来找到最佳效果。这是一种探索性实践，帮助设计师理解不同设置下填充图案的行为，并寻找满足设计标准和项目要求的最佳配置。这不仅提高了设计过程的灵活性，也推动了创新的设计解决方案。总之，拾取点位置变化对于CAD图案填充的结果有着显著影响。掌握这种变化不仅需要技术上的熟练，也需要美学上的敏感。设计师应采取基于具体项目需求的分析和实验方法，以确保完成的设计作品符合其原始意图，并在视觉上达到预期效果。在技术不断发展的今天，对拾取点的精细调整正在成为现代CAD设计中的一种标准操作方式，为设计师提供了更加丰富的创作条件。
