在现代的CAD图形绘制中，利用外部参照是一种非常高效的方法，可以极大地提高工作效率和图形的一致性。外部参照允许设计者将其他图形文件链接到当前工作图纸中，以便更轻松地进行多项目协同作业以及大规模的项目管理。

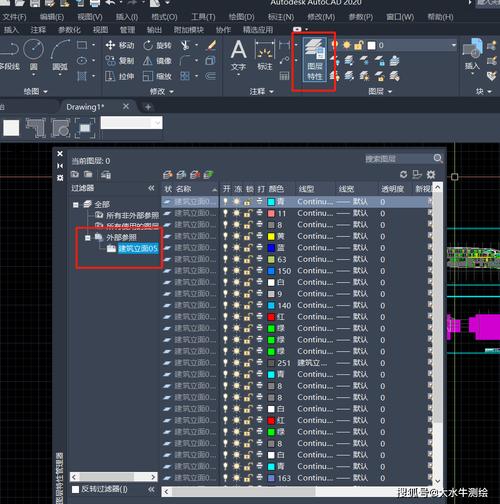

使用**外部参照**（External Reference, Xref）的一个主要好处是能够在不增加文件大小的情况下，将信息从一个图形文件引进到另一个图形文件中。这意味着您可以维护一个主控文件，而所有相关数据都动态链接到该文件。如果任何源文件发生变化，更新会自动反映到您的主文件中。### 高效的工作流程通过引用外部文件，团队成员可以在独立的文件上进行工作，同时确保整体设计的一致性。这一特性特别适合大型设计项目，比如基础设施建设项目或完整的建筑设计方案，其中多个部分由不同团队负责。在这种情况下，每个团队可以在各自负责的区域内进行详细设计，主设计师则可以在总体布局中看到所有子设计的合并效果。### 减少冗余与冲突使用外部参照可显著减少文件内的数据冗余问题。在传统方法中，工程师可能需要重复复制标准组件或者常用模块，这不仅增加了文件的复杂性，还容易导致各种版本冲突。有了外部参照，当某个标准模块需要更新时，只需更改源文件即可，无需手动更新每个附带这些组件的文件。### 动态更新与协作由于外部参照是动态链接的，因此当引用的文件被编辑时，其变更会立即在所有关联项目中体现出来。这种方式保证了所有参与者总是基于最新设计进行工作，从而减少了因版本落后导致的设计失误。同时，动态更新功能也为跨部门协作奠定了基础，不论是建筑师、工程师还是施工团队，他们都能准时获取最新的设计方案。### 储存空间的优化外部参照机制还能有效优化储存空间需求。由于参照文件没有实际嵌入当前CAD文件中，仅仅是以链接形式存在，因此它们并不会占用多余的硬盘空间。这为处理高分辨率图像、复杂三维模型等提供了很大的便利，使得即使是设备配置一般的用户也能流畅处理大量数据。### 易于管理的参考结构建立一个良好的外部参照管理体系对于大型项目至关重要。通过组织不同文件夹中的Xref文件，并根据项目计划有序地进行引用和层级管理，可以很大程度上提升项目的管理效率。现代CAD软件通常具备图形浏览器和层管理工具，这些工具可以帮助用户直观查看和管理所有外部引用文件。### 注意事项及建议虽然外部参照具有许多优点，但在使用过程中仍需注意若干事项。首先，确保所有参与项目的人员都有权限访问共享的Xref文件位置。其次，尽量避免创建过于复杂的嵌套引用关系，因为这会影响文件加载速度。同时，及时对未使用的或过时的外部参照进行清理也是保持工作效率的重要措施。最后，对于注重细节的项目来说，始终跟踪外部参照的版本并记录每次更改，是确保项目按计划顺利推进的关键之一。结合专业的项目管理软件，设计团队可以更加系统化地对整个设计周期进行分析和控制。总之，外部参照在CAD图形绘制中扮演着越来越重要的角色，通过合理使用此功能，可以大幅度提高设计效率，实现更高质量的工程设计成果。
