本文概述：在设计和建筑行业中，CAD软件的使用已经成为不可或缺的工具，而CAD外部参照边界边框的可见性设置优化则是提高工作效率和图纸质量的重要策略之一。

在CAD软件中，外部参照（External Reference，简称Xref）是一种强大的功能，可以将一个或多个文件连接到当前的绘图中。通过引用外部文件，设计人员可以保持项目文件的小规模，同时确保数据的一致性。然而，由于嵌入了不同来源的文件，在管理这些外部参照时可能会遇到一些视觉上的挑战，比如边界边框的可见性问题。

边界边框

在CAD环境中是用于标识外部参照对象的区域。这些边框有时候会导致图纸变得拥挤或者干扰设计人员的视觉体验。因此，对边界边框可见性的设置进行优化，是设计师在使用外部参照时需要解决的一个关键问题。首先，我们需要知道如何隐藏不必要的

边框

。在某些情况下，设计人员可能希望拥有一个更清晰的工作空间，这样即可减少分心，提高工作的专注度。为了实现这一目标，可以通过修改CAD软件中的系统变量来控制边框的显示。例如，在AutoCAD中，可以使用系统变量FRAME来控制所有参照边框的显示状态。将FRAME值设置为0，即可隐藏所有参照边框，从而获得一个干净的工作视图。其次，对于那些仍需对外部参照进行可视化管理的人来说，可以选择适当的边界颜色和线型，以减轻视觉冲击。CAD软件通常允许用户自定义

线条样式

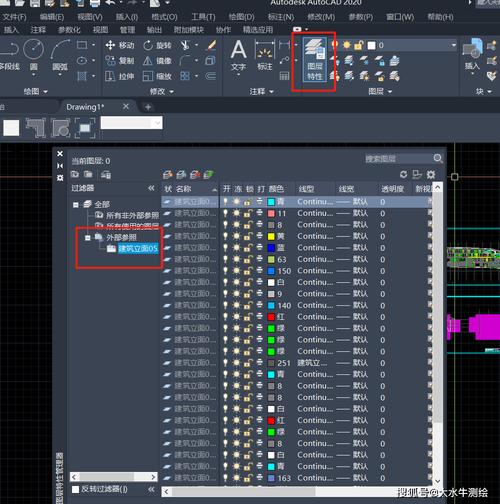

和颜色，以便更好地区分不同类型的对象。通过将边界边框设置为浅色或者淡化的线型，设计人员能够将注意力集中在实际设计内容上，而不是受到边界的束缚。此外，另一个优化策略是使用图层来管理外部参照边界。在CAD系统中，图层是管理不同类型数据的常用方法。通过将所有外部参照边界移动到一个单独的图层中，并设置该图层的可见性属性，设计人员可以快速地显示或隐藏这些边界。这样一来，设计人员能够根据需求随意调整工作视图，使其更加符合当前的工作任务。

动态操作

也是一种有效的方法来优化边界边框的可见性。有些CAD软件支持动态显示和隐藏边框，根据鼠标悬停或点击交互，自动调整边界的可见性状态。这种方法使得图面保持清爽的同时，还能在需要时显示相关信息，提升查阅效率。不仅如此，利用透明度和渐隐效果也能进一步优化边界边框的显示。通过调整边框的透明度，可以让它们看起来不那么抢眼，避免干扰主要设计元素。此外，有些软件提供渐隐特效，当用户缩放或移动视图时，边界可以逐渐消失或出现，这样可以即时减少视觉负担。最后，定期更新和维护外部参照的边界设置也是非常重要的。随着项目的发展，新的参照可能会被添加，旧的参照可能会被删除。如果不及时更新设置，可能会影响项目的准确性和整体视觉效果。因此，定期检查并调整边框设置是保持项目在各阶段都能高效运作的必要步骤。综上所述，通过合理设置和优化CAD外部参照边界边框的可见性，不仅能够提升设计师的工作效率，还能改善图纸输出质量。在实践中，设计人员应根据具体需求灵活应用上述策略，确保项目的成功推进。
