本文概述：在使用CAD进行设计时，创建和保存样板图形是提高效率和确保一致性的重要步骤。通过掌握一些实用技巧，可以显著提升CAD操作的流畅度和专业性。

在计算机辅助设计中，样板图形是一种非常重要的资源，它能帮助设计师节省时间、提高工作效率，并确保项目的一致性。创建一个有效的样板图形不仅关乎到工作的高效，还影响到最终产出的质量。因此，了解如何巧妙地创建和保存这些样板图形是每个CAD用户必须掌握的一项技能。首先，建立一个完整的

样板文件

是基础。在开始设计新的项目之前，设计师需要考虑所有可能会用到的设置，包括

图层

、

线型

、

标注样式

等。对于不同种类的设计项目，这些设置可能会有所不同，因此建议创建多个样板图形来适应不同的设计需求。在样板文件中预先设置好这些元素，可以避免重复劳动并减少人为错误。其次，设置

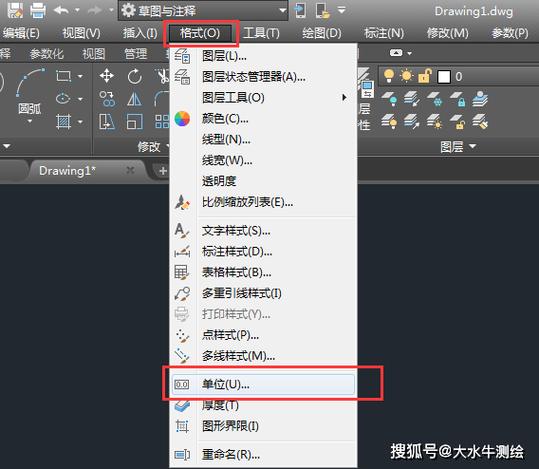

精确单位

对于样板图形的创建至关重要。在CAD设计中，使用正确的单位可以保证设计尺寸的准确性。选择合适的单位后，还需在样板中设定对应的精度，以便在后续使用过程中始终保持一致。例如，若业务主要涉及建筑设计，通常需要使用毫米作为单位，并根据项目要求设定小数点后的精确度。另外，不同项目可能会用到特殊的

线型和颜色

组合以便于识别和分类。在创建样板图形时，应充分考虑这一点并预先定义好这些参数，使得后续的设计过程更加简洁方便。通过合理的命名和分类，设计师可以轻松管理和调用各种图层、线型和颜色方案。接下来，为了保证项目的

一致性和规范性

，样板图形中还需要包含标准的图框和标题栏。图框和标题栏不仅承载着重要的信息——如项目名称、设计者、日期等，还可通过统一的格式和规范传达企业或个人的品牌风格。在样板文件中设置好这些元素，可以确保每个设计输出都符合期待的视觉效果。此外，样板图形中应集成常用的

块

。块是特定图元集合，代表一组对象的标准化示例，如家具、设备符号等。在样板文件中预定义常用块，设计师能够快速调用这些元素以便加快设计进程，尤其是在需要频繁调整和应用多种标准组件时。为了将样板图形的功效最大化，了解如何

保存和管理

这些文件是必不可少的。每当样板文件更新或调整完毕，应及时保存最新版本，并考虑备份措施以防数据丢失。同时，合理的文件组织结构可以帮助设计师迅速查找和访问样板图形，使工作流程更加高效。最后，随着技术的不断革新，一些先进的CAD软件已经能够支持云存储和共享功能。这意味着样板图形可以上传至

云端

，从而方便实时协作与更新，也有助于在不同设备间无缝访问和使用。这样不仅提升了团队合作效率，也确保了样板文件的安全性。总而言之，精心创建和妥善保存样板图形是CAD设计中不容忽视的环节。通过合理应用这些技巧，设计师能够显著提高工作效率，并提供持续一致的高质量输出。每一个步骤都需要认真对待，因为它们共同构成了设计工作的整个蓝图，从而直接影响到最终成果。
