本文旨在探讨如何改善CAD多线段的平滑度，通过分析不同方法和工具，以及在实际应用中的关键步骤，帮助用户提高设计质量。

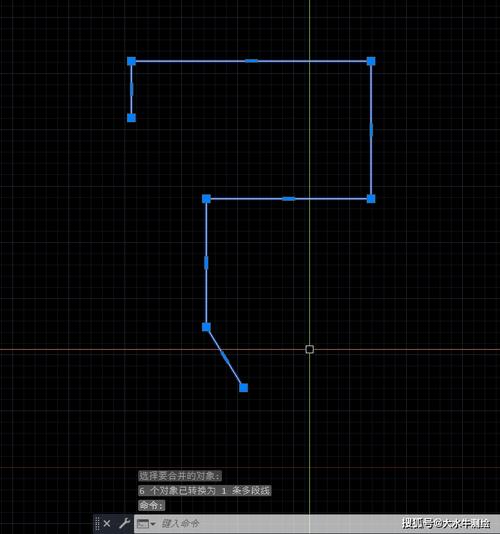

在计算机辅助设计（CAD）中，**多线段**是由多个连接点组成的一系列直线段。这些线段可用于创建复杂的几何图形，但有时可能会显得不够**平滑**。为了提升设计的美观和准确性，改善多线段的平滑度成为一个重要课题。首先，我们需要理解为何多线段可能显得不够平滑。通常，这与多线段的**分辨率**有关，即同样长度内的点数多少。如果点的密度不足，那么生成的线段看起来就会比较粗糙。此外，CAD软件本身的**算法限制**也可能影响线段的曲率表现。因此，采用适当的方法来增加线段的平滑度是非常必要的。一种常见的改善方法是使用插值技术。通过在现有线段之间添加新的点，**插值法**可以有效提高平滑度。具体来说，可以使用B样条或NURBS（非均匀有理B样条）等数学工具来重新定义多线段。这种方法具有高度灵活性，允许设计者精确调整**曲线**的形状和过渡。另一种改进方法是调整多线段的控制参数。在一些CAD软件中，多线段可以通过修改其**属性**（例如端点的方向、角度和缝隙大小）来进行微调。通过这样做，用户能够实现显著的视觉优化，而无需对整个设计进行大规模的变动。除此之外，利用专用插件或脚本来自动化平滑过程也是一种便捷的方法。许多CAD平台支持第三方工具，这些工具通常包含丰富的功能，可以自动检测并调整多线段的曲率。例如，一些插件可以实现**自适应网格细分**，该技术在保持原始设计意图的同时，自动生成更光滑的线段。需要注意的是，无论采用何种方法，提高CAD多线段的平滑度都需要权衡计算资源和处理时间。当**曲率**和点的密度增高时，所需的计算量可能随之上升，因此在复杂项目中，需要做好资源管理。在实际操作中，用户也可结合多种技术共同使用，以获得最佳效果。例如，在初期利用B样条进行基本的插值，然后通过调整控制参数来进行微调。最后，可以借助插件或脚本进行全局性的优化，以确保设计具有整体一致的平滑度。此外，为了避免多线段后续编辑困难，建议在改善过程中保存多个版本。这样一来，在遇到问题或需要更改设计时，用户可以轻松地返回至之前的状态。这种良好的实践不仅能够节约时间，还能确保设计过程更加灵活。总而言之，改善CAD多线段的平滑度是一项涉及多个步骤和技术的综合任务。通过理解插值、控制参数及自动化工具的使用，用户可以创造出更为精准且美观的设计。同时，在这个过程中也要注意平衡资源的使用和效果的要求，从而获得最佳的结果。无论是新手还是有经验的设计师，掌握这些技能都将有助于在激烈竞争的设计市场中脱颖而出。
