本文概述：在使用CAD软件进行设计绘图时，经常会遇到重叠对象的问题，这不仅影响了图纸的整洁性，还可能导致后续工作中的错误和混乱。有效地删除这些重叠对象可以提高工作效率和图纸质量。

处理CAD中的重叠对象是许多设计师和工程师经常需要面对的挑战之一。在复杂的设计和绘图过程中，多个对象会因为复制、移动或者绘制误差而出现重叠。这种现象可能导致图纸不易识别或者数据错误，从而影响项目的整体进度和质量。因此，掌握高效删除重叠对象的方法显得尤为重要。首先，要理解什么是重叠对象。在CAD中，重叠对象通常指的是两个或多个对象的边界线和形状完全或者部分相同。它们可能是线条、面域、块等图元，因为各种操作而产生重合。一旦重叠对象堆积，会增加文件大小，降低计算机运行速度，并且让修改和标注变得困难。对于如何高效地处理这些重叠对象，

OVERKILL命令

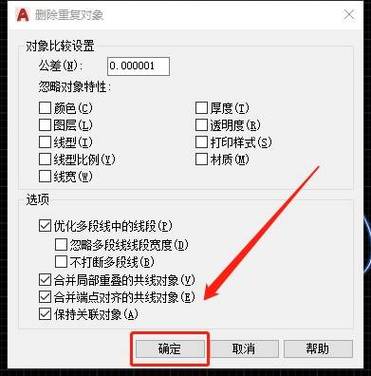

是非常有用的工具之一。这个命令可以快速检测并删除重复的线条和对象。通过使用OVERKILL命令，你可以设置不同的容差标准来判断哪些对象需要被删除。这样不仅节省了时间，还保证了图纸的一致性。使用OVERKILL命令的步骤如下：1. 在CAD环境中输入命令行“OVERKILL”。2. 选择你需要检查和清理的对象区域。3. 弹出的对话框中，会有多个选项供你选择，包括对象类型、颜色、图层及其他属性。根据实际需求设置好相应参数。4. 设置完成后，确认执行命令。系统会自动扫描选定区域，删除所有符合设定标准的重叠对象。此外，在删除重叠对象时，有时候使用

组管理工具

也很有帮助。在

CAD

中，通过创建对象组，可以更方便地管理和编辑多个对象。组织成组的对象能够被同时选中并进行批量操作，这样做不仅可以防止无意间删除所需对象，还能确保每次操作的一致性。在某些情况下，需要手动删除重叠对象，这时候正确利用选择过滤器是一种有效的策略。通过精细化过滤条件，比如图层、颜色、线型等，可以精准识别出重复图元进行删除。此外，可以结合视图工具放大特定区域，使对象边缘和连接处更加清晰，从而进行更准确的手动调整。为了避免反复出现重叠对象的问题，建立良好的

绘图习惯

是预防的关键。在设计初期就要尽量减少不必要的复制和拖动动作，确保每个设计阶段都有清晰的标记和说明，这样既减少了错误发生的概率，也提高了团队协作的效率。不断优化设计过程中的操作流程也是解决重叠对象问题的重要环节。采用标准化的项目模板和严格的图层管理制度，有助于减少误操作的可能性。定期进行图纸检查，并使用软件自带的图层锁定功能，可以进一步规避无意间的改动。最后，学习和掌握不同版本的

CAD

软件更新以及命令选项，也是维持绘图质量的重要保障。随着技术的发展，新的算法和工具不断被引入，及时更新知识储备并熟练应用这些工具，将极大地提升你的设计效率和成果质量。综上所述，高效删除CAD中的重叠对象需要结合使用命令工具、养成规范操作习惯，以及保持对现代软件功能的敏感度。通过综合运用各种技巧和方法，可以有效提高工作效率，确保设计作品的专业性和可靠性。
