CAD中捕捉切点并画圆的方法

发布:中文网小编X 浏览:17人 分享
发布于:2025-05-26 11:00

CAD中捕捉切点并画圆的方法 - BIM,Reivt中文网

本文概述:在CAD绘图中,捕捉切点是一个常用且重要的操作,通过此功能可以精准地连接不同形状的对象,同时在其基础上进行圆的绘制,这对于设计和工程制图具有重要意义。

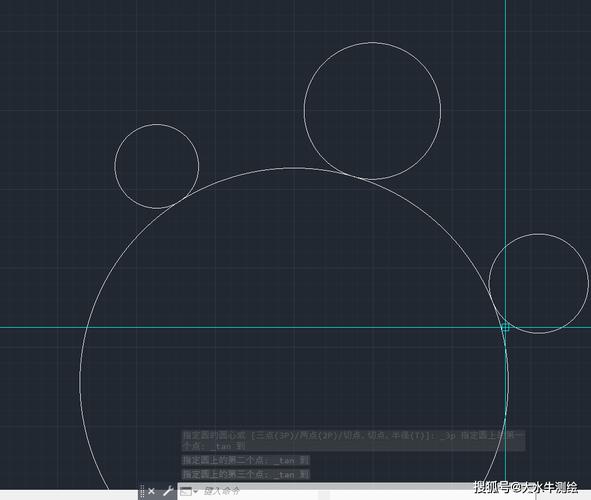

在计算机辅助设计(**CAD**)软件中,准确定位和连接不同的图形元素是绘制精确图纸的基本能力。**切点**捕捉技术在CAD中被广泛应用,用于识别曲线之间或者曲线与其他几何元素之间的切线交接点,从而使得图纸的细节更加精确和美观。以下将深入探讨如何在CAD中捕捉切点并画出圆的方法。首先,我们需要理解CAD中的捕捉机制。CAD中提供了多种捕捉模式,如端点、中心点、中点等,其中**切点**是一种特殊的捕捉模式。它用于标识两条曲线或一条曲线与另一对象的切线交点。在使用这项功能之前,需要确保工具栏中已激活捕捉功能,并选择了切点选项。为了能够捕捉到**切点**,用户通常需要先选择目标对象,然后移动光标靠近预期的切线位置。当光标附近的曲线或边缘发生变化时,软件会自动识别可能的切点并显示捕捉图标,通常以小方块或十字形式出现。这时,用户即可确认此位置为切点。为了确保绘图的精度,在复杂图纸环境中,建议放大查看此区域,以避免误差。一旦成功捕捉到切点,下一步便是通过此点来绘制圆。在CAD中绘制圆通常有多种方法,可以根据实际情况选择最适合的方法,例如通过设置半径方式、直径方式以及三点圆等。当我们已获取切点后,若需画圆,可以先将此**切点**设为圆的参考点或直接作为圆心。随后,可指定半径值或通过其他交点形成圆的边界。在某些情况下,将切点作为圆心时,更需要注意其他图形元素的维护,以防止图纸整体结构发生变动。例如,如果圆与某个弧相切,则需要确保在圆绘制过程中,该弧的顶点不足以影响圆的完整性。另外一种更复杂的情况是,通过三点法绘制圆,其中一个点已定为切点,而其他两个点需要根据图形需求来选择。如果我们设定了切点为其中一个固定点,那么可以自由调整其他两点的距离和方向,从而得到满足设计要求的圆形。在这种情况下,灵活运用CAD的软件功能,借助切点可以极大提高工作效率,同时保证制图精度。了解捕捉切点并绘制圆的方法只是掌握CAD的软件操作技巧之一。在具体应用中往往还需要根据实际项目进行调整,比如在建筑设计或机械零件制造中,对每个切点及其所引发的连锁反应都需要细致考量。因此,不仅要熟练掌握软件的基本功能,还需要具备一定的空间想象力和逻辑判断能力,以确保图纸最终能够反映真实的设计意图。综上所述,在CAD中捕捉**切点**并绘制圆是一个结合理论与实践的过程。通过熟悉软件操作,充分利用CAD提供的多种工具和功能模块,可显著提升绘图质量与效率。随着技术的不断迭代更新,新版本CAD软件可能会引入越来越智能化的捕捉系统,进一步简化用户操作。因此,持续学习和探索新技术是保持竞争力的重要途径。该方法不仅增强了绘图的可靠性,也为更复杂的设计任务提供了无限可能。
