本文概述：在CAD中绘制空心圆柱体是一项常见的任务，通过掌握一些优化技巧，可以提高绘图效率和精确度。在这篇文章中，我们将探讨如何在CAD软件中高效地创建空心圆柱体，以及在实际操作中需要注意的关键点。

要在CAD中成功绘制一个**空心圆柱体**，首先必须理解其结构。一个空心圆柱体由两个同心的圆柱体构成，其中外部圆柱体包裹着内部较小的圆柱体。内部圆柱体从外观上看去为空洞，从而形成一个中空的效果。

选择正确的工具和软件

首先，选择合适的CAD软件至关重要。市场上有多种CAD软件可供选择，比如AutoCAD、SolidWorks和Fusion 360等。对于绘制**空心圆柱体**而言，任何支持三维建模功能的软件都能胜任。然而，由于不同软件有不同的应用界面和工具配置，建议按照个人习惯和具体项目需求进行选择。

使用基本的绘图命令

在开始绘制之前，了解和掌握基本的绘图命令是必要的。大多数CAD软件提供的绘图命令包括拉伸、旋转、偏移等，这些都是创建**空心圆柱体**所需的基础指令。例如，在AutoCAD中，“拉伸”（extrude）命令允许用户根据二维轮廓生成三维实体，这是生成圆柱体的关键步骤。

创建外部圆柱体

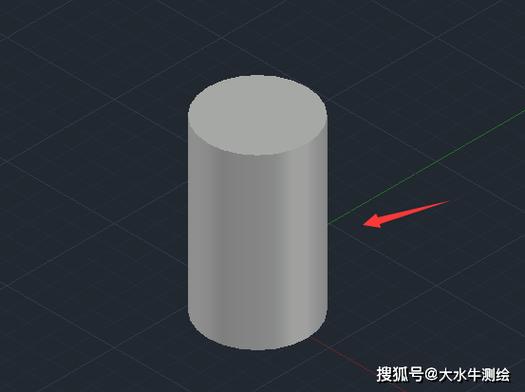

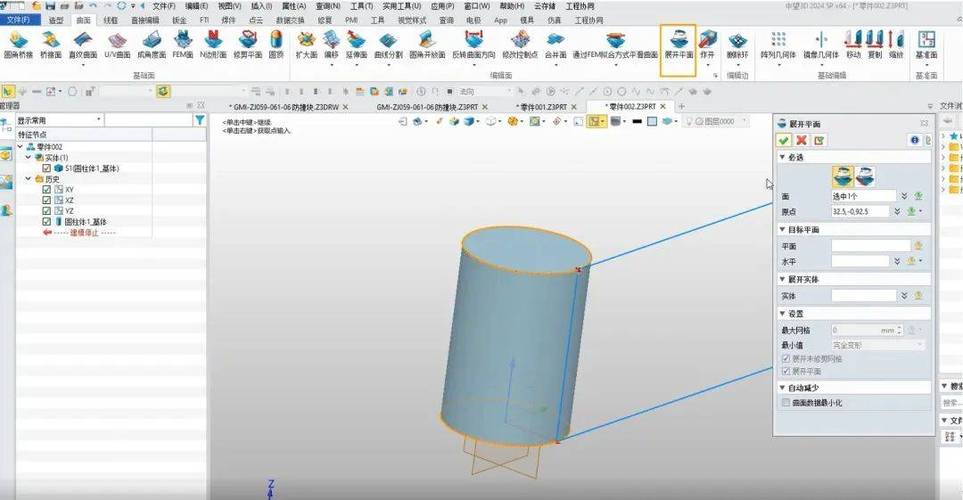

开始绘制时，首先需要绘制外部圆柱体。通常，用户会先在XY平面上画一个圆圈，然后利用“拉伸”命令将其延伸成一个三维的圆柱体。在这里，确保圆圈的直径符合设计要求很重要，因为它定义了整个**空心圆柱体**的外径。

添加内部圆柱体

接下来是在外部圆柱体内创建一个内部圆柱体，以达到中空效果。用户可以通过新建一个比外部圆柱体直径略小的圆形，并以同样的方法“拉伸”来实现这一效果。在两圆柱体同心情况下，内部圆柱体应与外圆柱体保持一定厚度的差别，以确保墙体的坚固和对称。

布尔运算优化

为了完成**空心圆柱体**的结构，还需要进行布尔运算，将内部圆柱体从外部圆柱体中减去。这一过程称为布尔减法运算（Subtract），它是在CAD中处理复杂几何形状的有效方法之一。通过执行这一操作，软件将自动删除重叠部分，只留下一个中空的三维模型。

调整和细化

一旦基本结构完成，可以开始对模型进行微调和细化。调整参数可能包括再一次确认圆柱体的高度、壁厚以及其他具体尺寸。使用标注工具对圆柱体进行尺寸标记，并检查模型是否符合设计预期。

展示和输出

在满足所有设计需求后，可以考虑如何更好地展示和输出模型。许多CAD软件提供渲染和视图功能，可以帮助用户更好地展示作品。此外，选择合适的导出格式，例如DWG、STL或PDF，可方便将设计文件用于制造或分享。总之，掌握在CAD中绘制**空心圆柱体**的技巧不仅可以提升工作效率，还有助于实现更高的精准度。通过合理使用工具和命令，结合布尔运算和模型优化，设计者能够轻松制作出符合规范的复杂三维模型。这些实践经验不仅适用于单个项目，也可以为日后的设计任务奠定坚实的基础。
