本文概述：在计算机辅助设计（CAD）中，绘制具有指定面积的矩形是一个常见且实用的功能。通过合理运用CAD软件的工具和功能，可以精确地控制图形参数以满足特定设计需求。

在CAD软件中绘制具有指定面积的矩形时，首先需要明确两个关键的几何参数：矩形的长度和宽度。这两个参数的乘积即为矩形的面积。因此，如果已知所需的面积，则可以通过简单的数学运算来确定适合的长度和宽度组合。例如，对于某个设计项目，需要绘制面积为“50平方米”的矩形。我们可以假设矩形的长度为“L”，宽度为“W”。那么根据面积公式**A = L × W**，我们可以设定其中一个参数，然后求解出另一个参数。例如，设定长度为10米，那么宽度将为5米，因为 **10×5=50**。

实际操作步骤

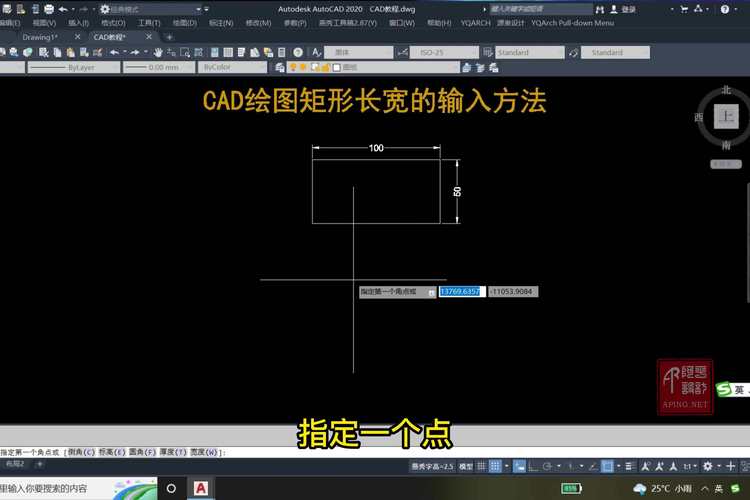

在开始实际绘制之前，我们需要选择合适的**单位**设置。在CAD中通常支持多种单位，例如米、毫米或英寸等。选择正确的单位对于确保绘图结果符合预期至关重要。单位选择后，我们进入绘图区域。1. 打开CAD软件并创建新的**绘图文件**。2. 设置绘图单位（如米或毫米）。3. 使用矩形工具开始绘制矩形。在绘制矩形时，软件通常允许用户输入长度和宽度。4. 在输入界面中，根据前面的计算，输入矩形的长宽值。例如，长度为10米，宽度为5米。5. 确认输入后，软件将自动生成符合条件的矩形。

验证面积

绘制完成后，使用CAD软件的“属性”或“查询”工具可以直接验证绘制的矩形是否符合指定的面积要求。这些工具可以提供详细的对象信息，包括面积、周长等几何属性。这一步骤尤其重要，因为它能够确保最终生成的图形完全符合设计意图。

优化设计

在某些情况下，可能需要对设计进行优化，以最佳方式利用可用空间或者达到其他设计目标。CAD软件通常提供多种工具来帮助调整和优化设计：- **比例缩放**：通过比例缩放功能，可以在不改变矩形面积的情况下调整长度和宽度的比例，使其更好地适应整体设计布局。- **动态块**：可以将矩形定义为动态块，以便稍后方便地调整尺寸以及位置。- **约束和参数化设计**：使用约束和参数化设计功能，可以实现更复杂的几何调整。通过设置变量和方程式，可以使设计更加灵活和智能化。

应用场景

这种方法不仅限于简单平面设计。实际上，它在建筑设计、机械零件设计以及城市规划等多个领域都有广泛应用。例如，在建筑设计中，可以用这种方法快速确定墙壁或者地板的尺寸。在机械设计中，可以用于绘制基础零部件的外壳。在城市规划中，能够帮助划分区域并评估土地使用效率。总结而言，在CAD中绘制指定面积的矩形不仅是一项基本技能，更是一个涉及计算、设计思考与工具应用的综合过程。熟练掌握这一技术能够显著提高设计效率，并确保项目质量符合既定标准。不论是新手还是经验丰富的设计师，都能通过实践获得更多技能，从而在各类设计任务中游刃有余。
