本文概述：本文介绍了如何在CAD中绘制矩形的中心线，涉及具体步骤和相关技巧，以帮助用户提高绘图效率。

在使用CAD软件进行设计和制图时，掌握各种绘图技巧可以极大地提高工作效率和精确度。绘制矩形的中心线就是这样一种有用的方法，特别是在需要对称设计或寻找矩形中心点进行进一步操作时。这篇文章将详细解释如何用CAD绘制矩形的中心线，确保你能够熟练应用这一技能。首先，我们需要明确为什么绘制

中心线

是必要的。在设计过程中，中心线可以帮助定义几何的基准，是对称设计必不可少的一部分。通过定位矩形的中心线，你能够轻松找到矩形的中心点，为后续的插入、对齐以及标注提供便利。为了开始操作，首先打开你的CAD软件。这里我们以AutoCAD为例，但基本步骤适用于大多数其他CAD程序。在AutoCAD中绘制矩形的中心线通常可以通过以下几个步骤来实现。第一步是创建一个

矩形

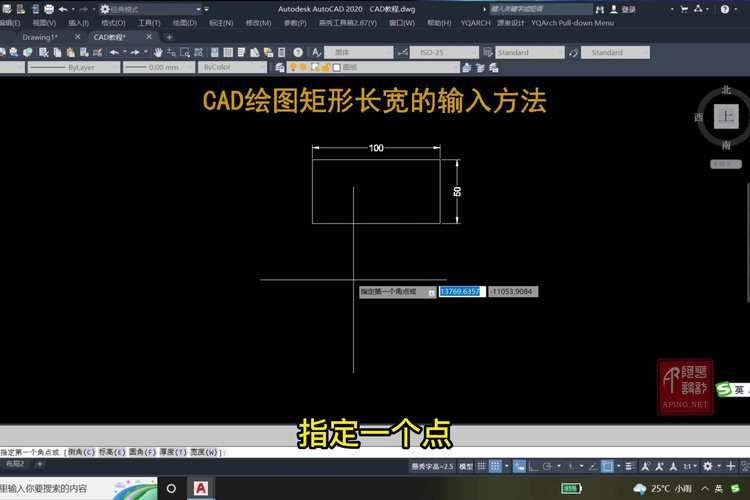

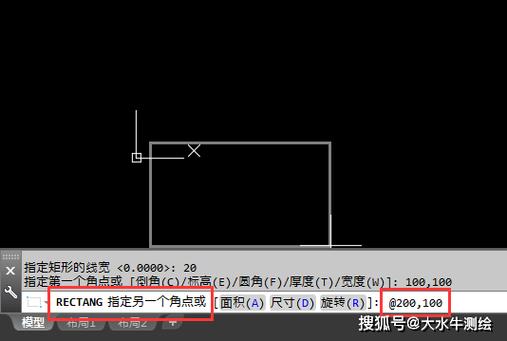

。在你的草图环境中选择矩形工具，然后选择两个对角点来定义矩形。在完成这个步骤之后，你就会看到一个简单的矩形出现在你的工作区域中。接下来，我们需要找到矩形的

中心点

。一般来说，矩形的中心点可以通过计算其对角线交点的位置来获得。在AutoCAD中，可以使用命令行工具“ID”来获得特定点的坐标。首先，在命令行中输入“ID”，然后选择矩形对角线的两个端点，该命令将显示这些点之间的中间点坐标，也就是矩形的中心点。一旦确定了中心点位置，我们就可以开始绘制中心线。中心线实际上由两条相互垂直的线组成，一条水平线和一条垂直线，并且它们通过矩形中心点交叉。在AutoCAD中，选择“Line”命令，然后从矩形的中心点开始绘制一条水平线，延伸至矩形的左右边界。使用同样的方法绘制另一条垂直线，从中心点向上下延伸到矩形的上下边界。现在，你已经成功绘制了一条矩形的中心线。为了让中心线更显眼，你可能希望更改它的颜色或者线型，这可以在AutoCAD的“Properties”面板中完成。在该面板中选择新的线型，诸如虚线或点划线，以便与其他实体区分开来。在实际应用中，绘制中心线不仅仅限于二维设计。在三维建模环境中，例如SolidWorks或者Inventor，创建矩形的中心线可以帮助构建复杂立体结构时的零件定位和对齐。这使得设计变得更加简洁而高效。学习并熟悉在CAD中绘制中心线的过程需要一些时间，但一旦掌握，它将成为你工具箱中的重要技能之一。这不仅减少了视觉扫描寻找中心的时间，还提供了精确的数据支持，使整个设计过程流畅无阻。在工程设计、建筑规划以及产品开发中，中心线的应用实例数不胜数，其在呈现对称性、添加尺寸标注、指导装配过程等方面发挥着关键作用。总之，通过学习如何在CAD中绘制矩形中心线，你能有效提升设计效率，减少误差，并创造出精美准确的作品。随着技术发展，CAD软件的功能越来越强大，提供了更多的工具来优化这种操作。所以，在实践中持续探索并应用这些功能，将为你的设计工作带来更多的机会和挑战。
