本文概述：在CAD中绘制标准图框是实现工程图纸规范化和专业化的重要步骤，掌握最佳绘制方法不仅提升工作效率，还保证了图纸的质量与一致性。

在使用CAD软件进行设计或工程制图时，创建一个标准图框才是确保每次打印输出都符合行业规范的关键。标准图框不仅提供了一致的信息布局，还缩短了准备图纸的时间。这篇文章将探讨绘制标准图框的最佳方法，并将一些重点词用

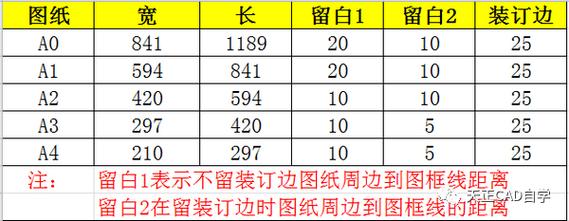

标签标出，以便读者更好地理解其重要性。首先，我们需要明确图框的尺寸和比例。在开始绘制之前，确认图纸所需的尺寸非常重要。常见的图纸尺寸包括A0、A1、A2、A3和A4，选择合适的大小取决于项目的复杂程度以及细节的展示需要。选定后，要根据实际情况设置图框的比例，通常这可以通过CAD中“单位设置”功能来完成。接下来，我们进入初步布局阶段。使用直线命令(

LINE

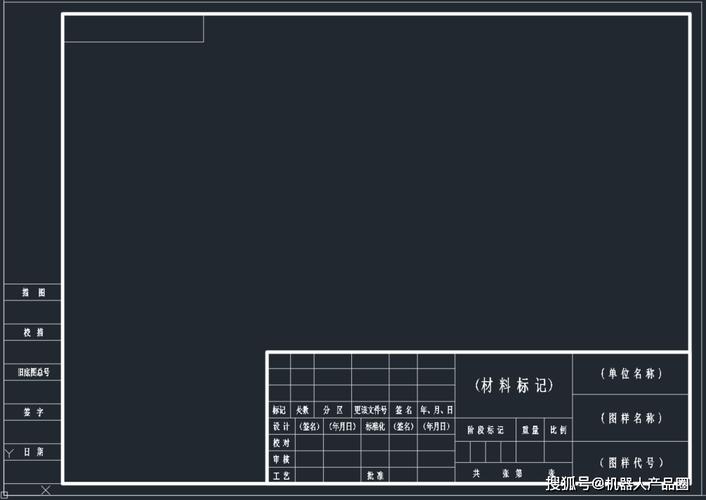

)在CAD中绘制图框的外边界线。确保这些线条是闭合的，以避免后续排版问题。标准图框一般包含几种层次：外框线、标题栏、表格区域及内容区域等。外框线用于定义图纸的范围，同时为其他详细信息预留位置。另一重要部分是添加标题栏和表格。标题栏通常位于图框的下方或侧面，这里显示项目名称、日期、版本号、工程师签名等信息，是识别图纸的关键所在。标题栏的设计应简洁易读且符合组织或行业标准，建议使用直线命令和文本命令(

TEXT

)来完成。对于大型项目，可能还需要加入多行文本以涵盖所有必要信息。之后，我们需要在图框内绘制示意性的表格区域。表格的用途是组织数据，例如材料清单或部件编号。为了提高可读性，每个单元格的尺寸应均匀并且足够大以容纳预计的内容。借助矩形命令(

RECTANGLE

)可以快速生成整齐的网格，并使用适当的文字标注每一列或行的内容。确保在绘制完毕后锁定这部分图层，以防不小心移动。为了保证图框精确无误，必须检查所有元素以确认它们满足规范。各行业可能有不同的图框标准，因此请参考具体的行业指南或公司规定来调整图框的样式和信息。此过程涉及检查线条是否闭合，文本是否清晰可读，表格是否正确对齐等。使用CAD自带的测量工具(

MEASURE

)可以帮助确认尺寸的精确度。最后一步是保存图框模板。很多时候我们会重复使用同一种类的图框，因此创建一个标准模板能显著提高效率。将设计好的图框作为块(

BLOCK

)保存，或者直接储存为DWT（图纸模板文件）格式。在新的项目中，可以通过插入块或打开模板文件来迅速应用之前设计的标准图框。总之，掌握CAD中绘制标准图框的方法，不仅能帮助专业人士提高效率，也能确保最终输出的图纸符合行业标准。通过合理设置尺寸，正确布局标题和表格，以及严格遵守行业规范，我们能够实现高质量的制图结果，为我们的设计工作奠定良好的基础。这样不仅提升了整体工作的专业性，也创造了良好的工作习惯，使我们在面对复杂任务时更加游刃有余。
