角钢CAD绘制教程

发布:中文网小编X 浏览:12人 分享
发布于:2025-05-25 11:00

角钢CAD绘制教程 - BIM,Reivt中文网

本文概述:角钢是建筑设计与施工中常见的结构钢材之一,而使用CAD软件绘制角钢图可以帮助工程师和设计师快速准确地进行设计工作。本文将详细介绍如何通过CAD软件进行角钢的绘制,并为重要步骤提供了详细说明。

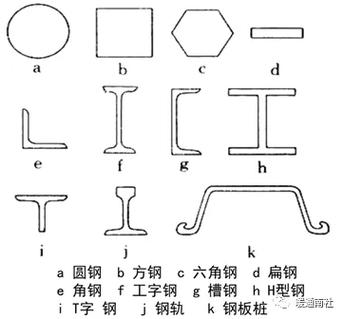

在建筑设计以及土木工程中,角钢作为一种重要的结构组件而被广泛使用。由于其**强度高**、**成本低**以及**易于加工**等优点,角钢通常用于制造框架或其他承重结构。在现代设计过程中,使用CAD软件进行精确的角钢图纸绘制已成为标准流程。CAD不仅提升了绘图的效率,同时也保证了**设计的准确性**。以下是如何在CAD软件中进行角钢图绘制的详细指南。首先,打开你的CAD软件。在主界面中创建一个新的项目文件,以便开始你的设计工作。确保设置好单位,通常情况下我们会选择毫米或者英寸作为单位,这取决于图纸的具体需求。在绘图之前,了解角钢的标准尺寸及规格非常关键。角钢的尺寸通常由宽度、高度以及厚度决定,合理的尺寸选择对于后续的绘制工作至关重要。下一步,我们需要准备好角钢的基本形状。角钢通常呈现为"L"形,因此可以使用CAD中的线条工具进行简单的轮廓绘制。首先,选择线条工具进行两个垂直直线的**绘制**,这两条线应该形成一个直角。确认角钢的外部轮廓后,我们还需要对内部进行修正以反映真实的厚度,此时可以使用偏移功能来实现这一点。偏移功能允许你根据设定的距离复制原有线段,从而形成角钢的内外轮廓。根据当前设计标准,调整内外轮廓之间的距离以反映材料的实际**厚度**。完成基本形状的绘制后,我们还需要标注一些具体的尺寸信息。CAD提供了多种标注工具,包括水平、垂直以及斜线标注等。在将相关尺寸标注到图纸上时,确保每个标注都清晰且易于识别。此时,可以检查角钢的长度、宽度以及厚度是否与预期相符。有时设计需求可能变化,需要重新调整这些参数以适应特定的环境或负载要求。此外,在图纸绘制过程中,经常需要添加一些辅助信息,如材料说明或制造工艺等。为了确保制作过程中的一致性,建议将这些信息以文本方式加入到CAD图纸中。通过使用文字工具,将角钢的材质、等级以及任何特殊处理信息添加到合适的位置上。如此一来,接收图纸的人员可以在生产过程中准确理解设计的全部意图。最后,当我们完成角钢的整体设计图纸后,需要进行最终的审查和校验。检查所有线条连接是否顺畅,没有间断或错误,以及标注信息是否完整正确。CAD软件通常提供了一些自动化工具进行校验,这有助于发现潜在的设计错误。通过这种细致的核查,确保输出的图纸质量以及后续生产的**可靠性**。总之,使用CAD进行角钢的绘制过程涉及多个步骤,从基本形状到尺寸标注,再到信息填充和最终的校验。熟练掌握这些操作,不仅可以帮助设计师提高工作效率,还能够确保设计的准确性和符合行业标准。这也是为什么CAD已经成为建筑工程领域不可或缺的工具之一。希望通过本文的介绍,你能更好地掌握角钢CAD绘制的技巧。
