在CAD中如何标注弧线折弯
本文将详细介绍如何在CAD中标注弧线折弯,CAD作为一种计算机辅助设计工具,其强大的功能能够帮助设计师绘制精确的图纸,而标注是其中非常重要的一部分。在CAD环境下,对弧线折弯进行正确标注不仅能够提升图纸的专业性与易读性,还能有效传达设计意图。

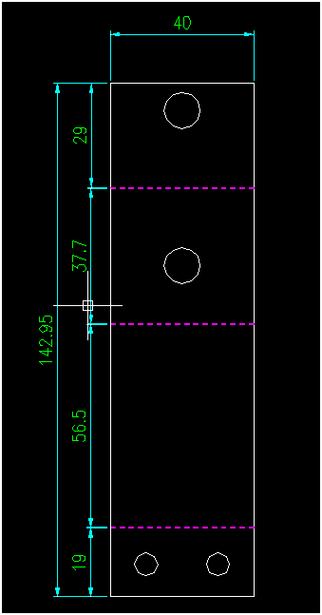

在CAD中进行弧线折弯标注,首先需要了解弧线折弯的基本概念。弧线折弯通常应用于钣金加工、建筑设计以及设备制造等领域。它指的是弧形或非直线形状的折弯,常用于改变材料的方向或创建特定的设计效果。在这些工程中,准确标注弧线折弯是至关重要的。在开始标注之前,需要确保你已经正确绘制了所需的弧线。可以使用CAD软件中的各种绘图工具来实现这种效果,例如通过<**h3**>“圆弧”**h3**>功能或者直接使用<**h3**>“样条曲线”**h3**>等功能来绘制所需的弧形。如果弧线涉及复杂的几何形状,可能还需要借助其他高级功能进行调整和优化。接下来,进入标注阶段。CAD软件通常都配有专门的标注工具,这些工具可以用于标注长度、角度、半径、直径等几何参数。对于弧线折弯,重点在于标明其<**h3**>“折弯半径”**h3**>及相关尺寸,这是确保加工准确性的关键步骤。步骤如下:1. 选择适合的标注工具:在CAD软件的标注菜单或工具栏中找到“半径标注”选项。这一选项允许用户对弧线的半径进行标注。 2. 确定标注位置:在执行标注命令后,需要在图纸上选择要标注的弧线。同时,选择标注文字的位置以保证其不会遮挡其他重要图形信息。3. 调整标注细节:完成基础标注后,可以进一步调整标注文本的格式,比如改变字体大小、颜色以及位置,以满足图纸的标准要求。4. 使用<**h3**>“角度标注”**h3**>:除了标注半径外,有时还需要确定弧线与其他线段的夹角。这时候可利用角度标注工具,将具体的角度信息呈现出来。5. 检验标注结果:检查标注的准确性和清晰度是最后要做的重要一步。确保所有参数都正确无误且视觉效果好,便于阅读和理解。为了使弧线折弯标注更具可读性,可以结合使用多种标注类型,例如<**h3**>“基准标注”**h3**>和<**h3**>“连续标注”**h3**>等方式。基准标注可以帮助明确折弯的起点和终点,并与整个结构保持一致性;连续标注则可用来标示多个相邻的弧线细节,使得整体布局更加连贯。此外,在标注过程中应注意以下细节:避免将标注放置在弧线自身上,因为这会影响视觉清晰度;使用合理的标注比例,以免造成过密或过稀的排布;同时遵循行业标准规范,以确保标注符合通用设计标准。使用层次结构管理标注也是一个有效的方法。在CAD中设置不同的标注层,可以让设计师在查看和调整标注时更加方便,提高工作效率。每个层可对应不同类型或用途的标注,从而实现更好的组织与管理。综上所述,正确标注弧线折弯是确保CAD图纸质量的重要环节。通过熟练运用CAD的各类标注工具,以及注意标注的细节与规范,可以提高图纸的专业性和可读性,从而有效传达设计意图。无论是在建筑设计还是工业制造领域,掌握这一技能都将为工作带来显著的提升。
