如何使用CAD绘制卷帘门

发布:中文网小编X 浏览:12人 分享
发布于:2025-05-25 11:00

本文概述:卷帘门是一种常用于工业和商业建筑的门类型,其灵活性和安全性使其在市场上广泛应用。使用CAD绘制卷帘门可以有效地提高设计精度和工作效率。以下内容详细介绍了如何利用CAD进行卷帘门的绘制,帮助用户掌握相关技巧。

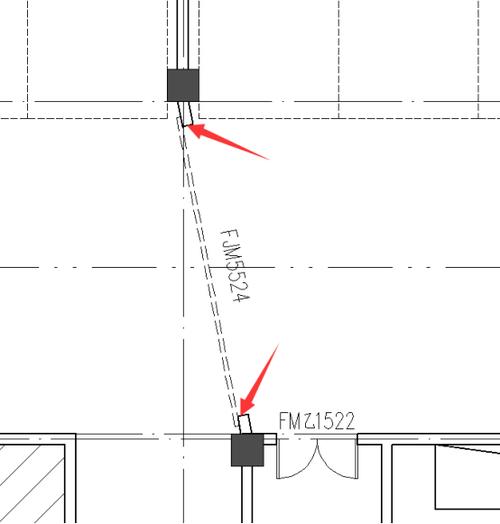

在开始使用CAD绘制

如何使用CAD绘制卷帘门 - BIM,Reivt中文网

卷帘门

之前,首先需要了解一些基本的设计参数和要素。卷帘门通常由门框、底梁、导轨、门片以及控制系统构成。这些组件的尺寸和规格决定了整个设计的布局,因此在开始绘制之前,我们需要收集相关的技术数据。第一步是创建一个新的CAD项目。在软件中打开一个新的文件,并设置相应的单位,例如毫米或英寸,以确保尺度的一致性。接下来,我们需要定义卷帘门的整体尺寸,包括门的

如何使用CAD绘制卷帘门 - BIM,Reivt中文网

宽度

高度

。接下来,在CAD的界面中绘制门框。门框是卷帘门的支撑结构,要保证其足够坚固以支撑门片。在CAD中,可以用矩形工具绘制门框的外轮廓,并根据具体要求调整长宽比。完成门框后,需要为卷帘门添加导轨。导轨是用于引导门片上下移动的轨道,在绘制时需要注意其位置与门框之间的准确对齐。使用线段工具,沿着门框的内侧绘制两条垂直的线段,以表示导轨的位置。此时,可以在CAD中添加标注,以明确导轨的高度和位置。然后,开始设计卷帘门的门片。门片通常由多个小单元组成,这些单元通过铰链连接,可卷曲或展开。可以使用矩形工具依次绘制这些小单元,然后利用阵列功能将其复制排列成完整的门片。在设计过程中,注意每个单元的尺寸以及总数,以确保门片能够完全覆盖门框。在绘制门片之后,还需考虑底梁和控制系统。底梁作为门片的顶端,与地面接触,需保证其密闭性和强度。使用线段工具绘制底梁,并检查与门片的连接是否准确。至于控制系统,则需根据实际需求绘制控制盒和操作按钮的位置。绘制完成后,通过CAD软件的标注功能对所有组件进行详细说明,包括材料、尺寸等。此外,通过不同的图层管理功能,可以分别展示门框、导轨、门片等不同部分,以便于后期修改和审查。最后一步是对设计进行检查。使用CAD的校验工具,检查设计中的几何误差和位移问题,同时确保各组成部分的连接合理。若发现任何问题,及时进行调整。通过以上步骤,您可以高效地完成卷帘门的CAD设计。在实践中,不断优化设计过程,提高设计效率和准确性。在绘制过程中,随时关注标注和坐标的精确性,以避免出现错误或误差。综上所述,利用CAD绘制卷帘门可以显著提升设计精准度和可视化效果。掌握上述方法和技巧,有助于在工程项目中实现更高标准的设计成果。希望这篇文章能为您的CAD绘图工作提供有效的指导和支持。
