本文概述：绘制CAD圆形阵列是一项实用技能，它可以帮助我们在设计和制造过程中实现精确的重复图案，该过程涉及选择对象、指定中心点以及设置阵列数量和角度等步骤。

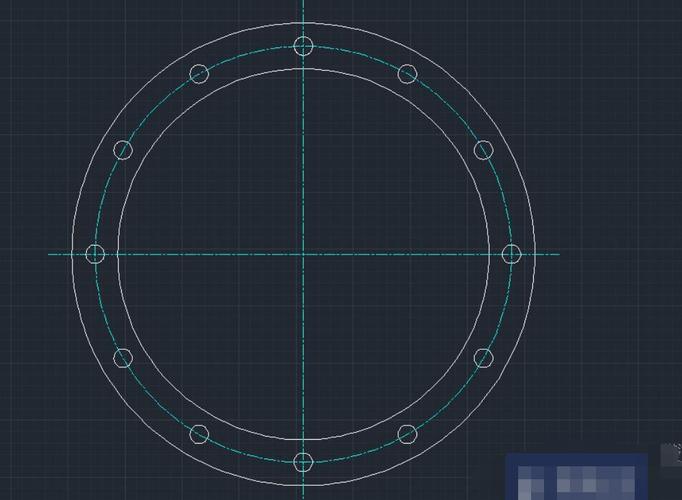

在使用AutoCAD或其他类似软件进行设计时，创建一个
圆形阵列
可以帮助你有效地分布多个对象。这种方法常用于需要重复某个形状或者组件的场合，比如机械齿轮、装饰图案和建筑细节等。下面是如何在CAD中绘制
圆形阵列
的详细步骤。首先，你需要选择要
阵列
的对象。这可能是一个单一的图形，比如一个线段，一个圆，也可能是多个对象的组合。例如，如果你有一个简单的几何图形想要复制成一个圆形配置，你需要确保这些图形已经全部被选中。在AutoCAD中，选择对象通常可以通过点击或者拖动鼠标来完成。当对象被选中后，它们会显示为虚线状态，以便确认已选择成功。接下来，确定
数组中心
。这个点是所有阵列对象围绕旋转的中心点。通常，这个
中心点
是你希望看到阵列集中展示的位置。例如，在创建一个由齿组成的机械轮时，你可能需要选择齿轮的中心作为阵列的中心点。在选择中心点时，可以使用鼠标直接点击图形上的某一点，也可以输入特定的坐标值以精确定位。第三步是定义
阵列数量
和角度。在这个阶段，你需要决定在你的圆形阵列中包含多少个对象，以及它们之间的角度间隔。阵列数量将决定整个阵列看起来有多密集或稀疏，而角度则决定每个对象如何相对于其他对象进行排列。在一些CAD软件中，你可以直接在对话框中输入这些数值，并实时查看实例效果。此外，有些软件还允许进行动态调整，提升效率。要完成
圆形阵列
的绘制，有时需要考虑是否采用
极轴
模式。极轴模式能够让用户通过极坐标来定义点的位置和方向，如果你的设计需要精确控制位置，这将非常有帮助。通过输入极坐标（在AutoCAD中显示为“@distance
圆形阵列
不仅仅是了解软件功能，更是掌握一种思维方式。这种方法可以简化设计过程、提供整洁的布局方案，同时提升生产效率。如果结合实际经验，不断尝试调整不同的参数和设置，最终能使设计更加完善且专业。无论是初学者还是资深设计师，不断练习和探索，都能在这项技术中找到乐趣和创新空间。
