本文概述：在现代产品设计和工程应用中，CAD（计算机辅助设计）工具广泛用于创建复杂三维模型。使用CAD进行三维扫掠是制作弹簧建模的一种有效方法，这个过程结合了几何体的精确设计和灵活的参数控制，能够满足各种设计需求。

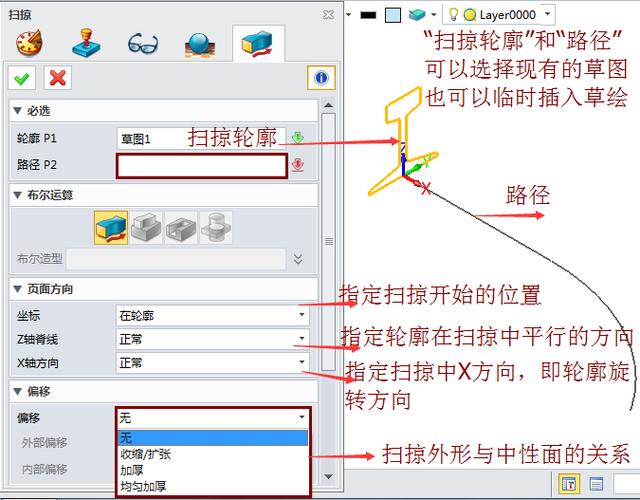

当我们谈论如何使用CAD来制作三维扫掠弹簧模型时，理解基本的CAD命令和功能是至关重要的。CAD软件通过扫描路径上的**h3**截面来生成三维形状。在制作弹簧模型时，首先需要定义适合的路径和截面轮廓。一个典型的弹簧具有螺旋形状，因此路径通常是螺旋曲线。这可以通过在CAD软件中绘制一条螺旋线来实现。在某些软件中，比如SolidWorks或AutoCAD，可以通过设置螺距、圈数以及直径来定义螺旋线。一旦螺旋路径被创建，下一步就是选择合适的**h3**截面。对于弹簧，一般使用圆形或矩形截面。选定截面之后，开始利用CAD软件中的“三维扫掠”命令，该命令允许用户将一个平面截面沿着预先定义的路径进行**h3**扫掠，从而生成三维实体。在一定程度上，这类似于拉伸或旋转生成体，只不过扫掠过程中路径可以是复杂的空间曲线。此过程可以通过以下步骤实现：首先，通过软件界面的“扫掠”特性，选择刚刚创建好的螺旋路线作为扫掠路径。然后，指定路径上应该使用的截面轮廓。在大多数情况下，将圆形截面放置在路径的起始点，并指示软件进行扫掠运算。完成上述操作后，我们即可看到弹簧的基本形状已经生成。不过，这只是初步的**h3**弹簧模型。在实际应用中，弹簧可能需要额外的细化和调整。例如，你可能会发现需要改变螺距、圈数或者线径，以满足特定设计要求。对这些参数进行实时更改，可以得到不同特性的弹簧。此外，在一些高级CAD软件中，还可以设置更多功能来优化弹簧模型。例如，可以通过添加材料属性来模拟弹簧的物理性能，或者运用**h3**应力分析工具来预测弹簧在不同负载下的表现。这样不仅可以为视觉设计提供参考，还能为工程计算提供依据。为了确保模型准确无误，务必仔细检查每一个步骤。这包括确认路径是否正确定义，截面是否精确设置，以及在扫掠过程中是否出现任何错误。此外，合理选择网格密度和视角设定，有助于提高模型的显示效果与渲染速度。总结来说，使用CAD工具进行三维扫掠制作弹簧模型是一项技术兼具创意的工作。通过掌握这个流程，不仅能够为各类设计项目带来新的可能，也为个人在技术工艺上的不断进步提供了平台。熟练使用CAD中的扫掠功能，不仅可以帮助工程师和设计师更自如地处理各种复杂的几何形状，同时也能提高整体设计效率和质量。
