本文概述：CAD中的块属性管理器（BATTMAN）命令是一个强大的工具，可以帮助用户有效地管理和优化图形中的块信息。通过合理使用这个命令，设计人员能够提高工作效率，保持图形数据的一致性。

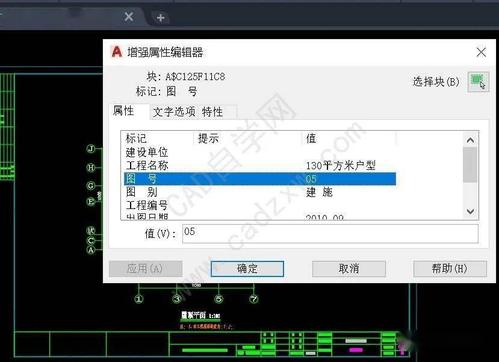

在**CAD**绘图软件中，**块**是一种将多个图形对象组合成单一对象的功能，使得可以同时操作和管理这些元素。在复杂设计中，合理使用块可以极大地简化工作流程。而**块属性管理器**（BATTMAN）则为这些块附加了更高层次的管理能力。通常来说，工程和建筑设计涉及到大量重复性的设计元素，例如门、窗、家具等等。如果没有良好的管理，这些元素可能会造成图纸混乱，难以维护。作为解决方案之一，块属性允许设计师向块添加自定义数据，这对于数据驱动的设计尤为重要。**块属性**主要用于存储关于块的数据，这对组织和布局特别有用。### h3 块属性管理器的功能**块属性管理器**提供了一个界面来查看和修改块定义内的属性。其主要功能包括：1. **查看属性值**：显示并编辑块中定义的所有属性。2. **重新排序属性**：根据需要重新排列属性顺序，以便更清晰地展示信息。3. **同步变更**：将属性的任何变更应用到图形中所有引用该块的实例中。4. **统一和更新**：确保所有块实例使用的属性都是最新的，从而保持图形一致性。5. **删除不需要的属性**：可以选择删除某个块中不再需要的属性，以减少误导性或冗余数据。### h3 优化设计流程使用**BATTMAN命令**进行优化时，有几个关键方面需要注意。首先，通过此命令，可以优化工作流程，提高设计效率。比如，在设计初期，可能频繁调整属性名称或者默认值，利用BATTMAN可以快速完成这些修改，而无需手动逐一更新每个块实例。其次，**数据一致性**是设计过程中的关键。通过BATTMAN命令，可以确保同一项目中的不同部分使用相同的属性定义，减少人为错误。这尤其适用于大型团队协作项目，因为它使各成员能够在不同的时间点使用相同版本的块属性。### h3 加快设计周期通过**自动同步**机制，BATTMAN提高了设计的灵活性。当需要在整个项目中应用新的标准或规格时，只需更新一次属性，然后自动同步更新即可。同时，这也避免了重复工作的发生，大大加快了设计周期。此外，删除不必要的或过时的属性有助于保持项目的整洁和高效。这不仅减小了文件大小，还有助于防止混淆和错误。例如，过去可能对于一个特定的项目设置了一些临时属性，但在项目结束后忘记移除，如此情况下，BATTMAN管理器的这一功能显得尤其方便。### h3 结论综上所述，CAD中的**块属性管理器**（BATTMAN命令）是一个强大而灵活的工具，对于高效和组织良好的设计工作流至关重要。无论是在保证设计数据一致性还是在简化属性管理方面，BATTMAN都表现出色。通过使用此命令，设计人员能够在设计过程中实现更多的控制和效率，从而为创造精确和专业的图纸奠定基础。在日益复杂的设计任务中，掌握这一工具的使用技巧将是每位CAD使用者不可或缺的技能。
