如何使用CAD提取文本轮廓线

发布:中文网小编X 浏览:13人 分享
发布于:2025-05-23 11:00

本文概述:计算机辅助设计(CAD)软件是工程师和设计师的重要工具之一,利用其强大的功能,我们可以从复杂的图纸中提取文本轮廓线,为后期处理提供便利。

计算机辅助设计(

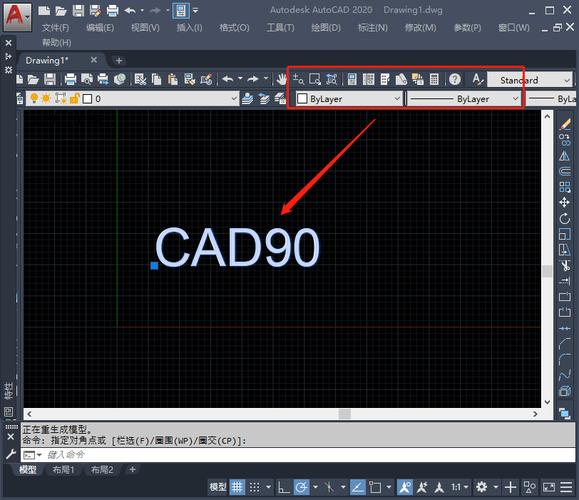

如何使用CAD提取文本轮廓线 - BIM,Reivt中文网

CAD

)是现代工程领域不可或缺的一部分,它提供了无数功能来帮助进行设计、绘图和分析。其中,提取文本轮廓线是一个特殊但重要的功能。这项技术允许用户从图纸中抽取文本的几何形状,以便在其他应用中进一步加工或利用。以下是如何使用CAD软件实现这一过程的详细说明。首先,你需要确保安装的是一个支持文本编辑并有提取功能的CAD软件。市面上有许多不同的软件可供选择,如AutoCAD、SolidWorks等,它们都有强大的插件和扩展功能来满足各种专业需求。特别是在AutoCAD中,这一功能通常通过一些内置命令和外部插件实现。完成软件准备后,打开你的

如何使用CAD提取文本轮廓线 - BIM,Reivt中文网

CAD项目

文件,并识别出需要提取的文本区域。在CAD软件中,文本通常以对象形式存在,可以是单行文本、多行文本或尺寸文本。选定这些文本后,你可以开始为提取做准备。接下来,我们需要使用CAD的“爆炸”功能,这是提取文本轮廓线的关键一步。通过将文本对象“爆炸”,你可以转变它们的显示方式,从而对文本的每个字符独立处理。在AutoCAD中,可以通过输入命令EXPLODE完成这一操作。选择要爆炸的文本对象,执行命令,文本会被分解成路径或线段形式。这种转换使得每个字母的轮廓都成为一个可编辑的对象。一旦完成爆炸过程,就可以看到文本已经转化为线条对象,此时你可以使用CAD软件中的常规编辑工具对这些线条进行调整和优化。例如,可以通过平滑曲线命令或修剪命令来清理冗余线条或调整线条形状,确保获取的轮廓线足够清晰精确。在提取文本轮廓线的过程中,还需注意文字的比例和尺寸。CAD提供了标注和测量工具,你可以用这些工具检查文字的大小和位置是否符合预期。如果不适合,可以通过缩放命令调整整体尺寸,或者单独拉伸某些字符的线条以保持一致性。此外,利用CAD的图层管理功能,可以将文本轮廓线放置在单独的图层上。这不仅方便管理,使提取轮廓与原始设计分离,避免影响其他设计元素,又能方便地导出或进行后续处理。在AutoCAD中,通过LAYERS命令即可创建新的图层,并将轮廓线移动至该图层。如果需要将提取的文本轮廓线用于其他项目或软件,CAD软件通常支持多种格式的导出。你可以选择DXF或SVG等格式,确保数据兼容性和传输完整性。这些格式被广泛支持,能够应用在许多设计和制造软件中,继续进行后续的视觉设计或生产工艺制定。最后,为确保你的工作成果无误,记得保存处理过的CAD文件,并备份重要的数据。在CAD软件中,每次修改都会重新记录文档状态,合理运用版本管理工具可以防止数据丢失并保护设计的每一个细节。总结来说,提取文本轮廓线是一项实用的技能,适用于文字设计、雕刻以及制造等领域。掌握这一技能不仅增强了CAD的使用效率,还提高了整个设计流程的灵活性和表现力。无论是建筑设计师还是工业工程师,在面对复杂的设计任务时,都能够通过此技巧轻松获得高品质的文本轮廓线,为创意表达和技术实现铺设良好的基础。
