本文将详细介绍如何使用CAD软件中的旋转网格工具绘制图像。通过对旋转网格的基本概念、操作步骤及应用技巧进行说明，以帮助读者更好地理解和掌握这一功能，从而提高其在CAD设计中的效率。

在CAD软件中，旋转网格是一个强大的工具，它能够让用户根据特定的角度和基准点对图形进行精确的旋转。理解并善用这个工具能极大地提升建筑、机械设计等领域的工作效率。在开始使用旋转网格工具之前，我们首先需要了解一些基本概念。

旋转网格工具的基本概念

旋转网格工具的主要功能是将选定的对象或图形围绕某个基准点进行旋转。这个基准点可以是图形上的任意一点，也可以是通过CAD软件自带的坐标系设定的中心点。此外，旋转网格工具允许用户设定旋转的角度，可以是任意一个正负数值。有了这些设置，我们就可以灵活地调整图形的方向和布局。

基本操作步骤

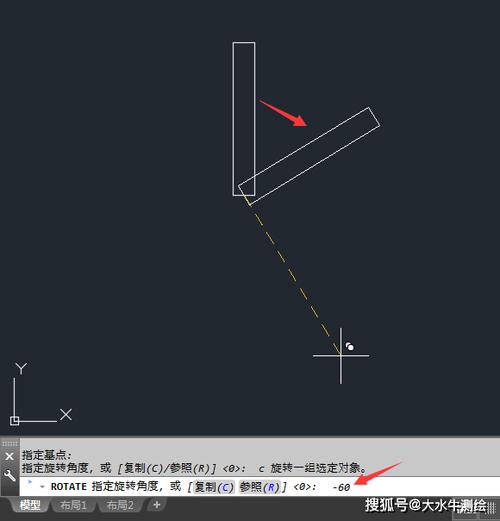

要使用旋转网格工具绘制或调整图像，通常需要遵循以下几个步骤：1. **选择对象**：首先，在绘图区域中选择需要旋转的对象。这一步可以通过单击或者通过框选来实现。 2. **激活旋转功能**：在CAD软件的工具栏中找到旋转网格工具，并点击激活它。此时光标会变成十字标记表明工具已被选中。 3. **确定基准点**：接下来，根据需要选择用于旋转的基准点。这个基准点可以是图形的某个顶点、中点，甚至是图形之外的某个参照点。 4. **输入旋转角度**：在命令栏或者弹出的窗口中输入希望图形旋转的角度。注意这个角度可以是正数（顺时针旋转）或者负数（逆时针旋转），具体取决于设计需求。 5. **完成旋转**：确认旋转角度后，系统将自动执行旋转，并显示新的图形位置。如果不满意，可以撤销操作，重新进行调整。

应用技巧

旋转网格工具应用广泛，但还有一些技巧可帮助用户更高效地使用此工具。- **使用参考线**：有时候用户需要非常精准的旋转，这时可以先绘制辅助的参考线，作为旋转角度的基础，以确保最终效果符合预期。 - **锁定特定轴线**：为了避免误操作导致旋转角度偏差，可以提前锁定某一轴线，这样旋转时只受控于一个平面，减少误差。 - **批量操作**：如果需要旋转多个对象，可以使用批量选择和组处理功能，不仅省时还能保持各种对象之间的相对位置。在绘制过程中，掌握以上技巧不仅能够提高操作效率，还能保证设计质量和美观度。无论是在**建筑设计**还是**机械制图**中，旋转网格工具都是不可替代的利器。综上所述，旋转网格工具在CAD绘图中有着十分重要的作用。通过对旋转网格工具基本概念和操作步骤的明确理解，以及对相关技巧的熟练应用，用户能够更加得心应手地实现复杂图形的旋转和布局优化。多加练习和实践，将有助于进一步强化设计能力，并提高整体工作效率。
