本文概述：在CAD设计中，控制图纸的打印线宽是确保最终输出符合设计要求的关键步骤。通过合理设置和使用相关工具，可以有效地管理线宽，以实现精准的设计呈现。

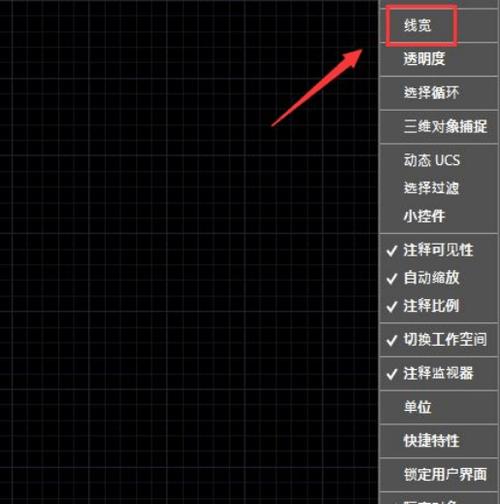

在工程设计、建筑规划以及各类技术制图领域中，**CAD**（计算机辅助设计）软件被广泛运用。一个重要的任务就是如何将设计稿准确地转化为打印图纸，而这其中的一个关键因素就是线宽的控制。线宽不仅影响到图纸的视觉效果，还直接关系到信息传达的效率与准确性。首先，我们需要理解为何**线宽**如此重要。在一个复杂的设计图中，通常会包含多种不同类型的信息，比如边界、中心线、尺寸标注等。通过不同的线宽，可以帮助观察者快速区分这些信息类型，从而提高图纸的可读性。例如，边界通常用较粗的线表示，而尺寸标注则用较细的线，这样可以避免信息的混淆。要控制好线宽，我们先来了解一下CAD图纸中关于线宽设置的几项基本功能。CAD软件通常会提供一个叫做"图层特性管理器"的工具。在这个管理器中，可以针对每个图层设置其显示属性，包括线型和线宽。通过图层管理器，我们可以对不同类型的对象进行**分类**管理，然后分别设置各自合适的线宽。除了图层特性管理器，还有一个功能是"打印样式表"。打印样式表是指定如何将图形对象呈现在打印输出中的一种规则集。在CAD中，这些样式表可以以CTB或STB格式保存。其中**CTB**文件是基于颜色的打印样式，意思是图纸上某个颜色的线会对应一个线宽。而STB则基于命名样式，可以直接命名某种线型并赋予其相应的线宽。这两种方法各有优劣，CTB比较直观，通过简单的颜色来识别线宽，但灵活性有限；STB则提供了更高的定制化选项，适合于复杂项目的精细控制。为了进一步优化打印线宽的设置，有时我们会借助"视图控制"功能。通过视图控制，你可以在用户界面上实时预览设置的效果，对线宽进行二次调整。这一功能特别重要，因为有时候在屏幕上所见的线宽，并不一定与你所期望的打印效果一致。此时，通过实时预览可以有效调整参数，确保最终的输出效果满意。当然，打印线宽的设置不能孤立进行，它通常还需要考虑到其他方面的因素，如打印机的**性能**、纸张质量及周围环境光线等。例如，某些打印机可能无法很好地表现极细的线条，或者特定类型的纸张可能会吸收墨水导致线条变粗，因此在实际操作中，需要根据具体的条件进行适当的调整。此外，另一个值得关注的问题是**比例尺**设置。设计图纸常常需要按一定比例缩放展示，只有正确设置了比例尺，才能保证图纸的真实效果不会因为缩放而失真。线宽的设置也应该遵循这一点，对应调整，以保持图像的一致性。最后，不容忽视的是，多次测试和修改的重要性。由于各种原因，第一次设置的线宽可能无法完全符合设计需求。因此，在初步设置完成后，进行小规模打印测试可以帮助发现潜在问题。在这样的过程中，可以不断优化设置，实现完美的打印效果。通过以上方法和工具的结合使用，我们可以在CAD设计中有效控制图形的打印线宽，实现精准的展示效果。这不仅提升了制图效率，也确保了设计意图能够完整无误地传达给接收者。
