本文概述：在CAD设计中，中线之间的宽度调整是一个基本且重要的操作，它可以影响设计的准确性和视觉表现。了解如何有效地进行这一调整，可以提高设计效率和质量。

在使用CAD软件进行绘图时，调整线条之间的距离是一个常见要求，尤其当你处理涉及复杂细节的设计时。这篇文章将详细介绍如何调整中线之间的宽度，以确保设计的精确性和满足项目需求。首先，我们需要了解在CAD环境中，什么是“中线”。通常，中线用于表示对称设计的中心位置，或者作为设计参考的基准线。它们并不直接参与最终的设计结构，但对于设计者来说，它们的重要性不可忽视。为了能够调整中线之间的

宽度

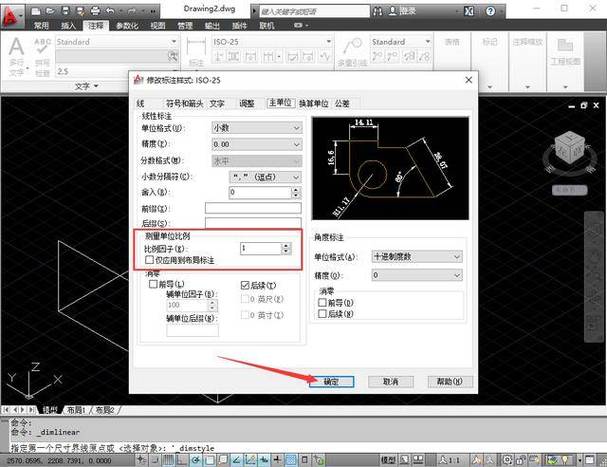

，我们首先需要确保我们的CAD软件版本支持这一功能。有些旧版的CAD软件可能没有专门的工具来调整线条间距，因此，如果你的软件版本较旧，建议升级至最新版本以获取更强大的功能支持。接下来，我们进入具体的操作步骤。假设我们使用的是AutoCAD，一款广泛应用的CAD软件。在AutoCAD中，有多个工具可用于修改线条的属性，包括中线之间的宽度。通常情况下，用户可以通过标注样式、线型比例设置以及直接编辑对象属性来实现这一调整。首先，可以通过调整标注样式中的设置来改变中线之间的宽度。标注样式定义了线条的外观特征，包括颜色、线型、线宽等。打开CAD软件，从菜单中选择“格式”，然后点击“标注样式”选项。在打开的标注样式管理器中，你可以看到一系列的标注样式列表，选择一个需要进行调整的样式，然后点击“修改”。在修改窗口中，查找与线型相关的设置，在此处便可以调整线宽以改变中线之间的距离。此外，线型比例也是影响中线宽度的因素之一。在CAD中，每个线型都有自己的比例，这个比例决定了线条显示的方式。通过调整线型比例，可以有效地改变中线之间的实际显示宽度。要调整线型比例，使用命令行输入“LTSCALE”命令，然后根据需要输入新的比例值。例如，将比例设置为1.5或2可以明显增大中线之间的宽度。另一种方法是直接编辑对象的属性。这通常适用于需要对某个特定对象（而不是整个标注样式）进行调整的情况。选择需要调整的对象后，右键点击并选择“属性”选项。在属性栏中，找到与线型相关的选项，并做出相应调整。这种方法提供了快速定制某单个对象显示方式的灵活性。以上三种方法都是有效调整中线之间宽度的方法，根据实际需求和习惯，可以选择最适合的方法来进行操作。此外，了解CAD软件的其他绘图工具，如多段线、样条线等，也有助于进一步增强设计过程中的灵活性。在实际应用中，确保设计的准确性和质量至关重要。为此，理解如何调整中线之间的宽度不仅仅是技术上掌握软件使用，更是通过这一技巧来保证设计符合预期和标准。例如，在机械设计中，中线代表轴心，任何误差都可能导致整个设备无法正常运转；在建筑设计中，中线可能代表墙体中心，错误的标注会导致施工不当。因此，提升技能以正确调整CAD中的中线宽度，是每一个设计师应具备的能力。总结来说，调整中线之间的宽度是CAD设计中的一个基本操作，通过标注样式、线型比例及对象属性三种方法可以有效完成此任务。掌握这些技巧将帮助设计师更好地进行项目规划与执行，提高作品的专业度和精准度。祝愿每个设计师都能在实践中不断提高技能，创造出更加完美的设计作品。
