本文概述：在CAD软件中，延伸对象是一个常见的操作，通过窗交的方式可以更加精确地选择需要延伸的目标，提升工作效率。在这篇文章中，我们将详细介绍如何在CAD中使用窗交方式来延伸对象。

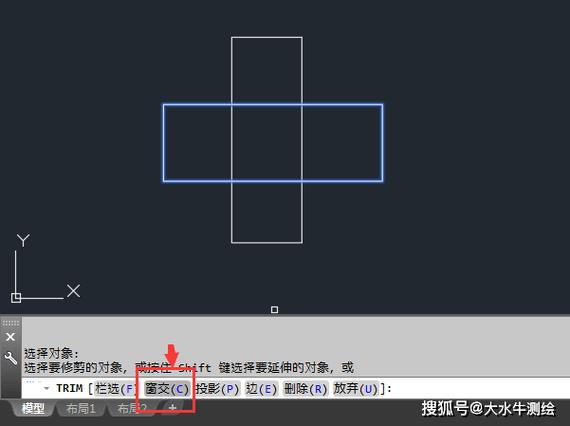

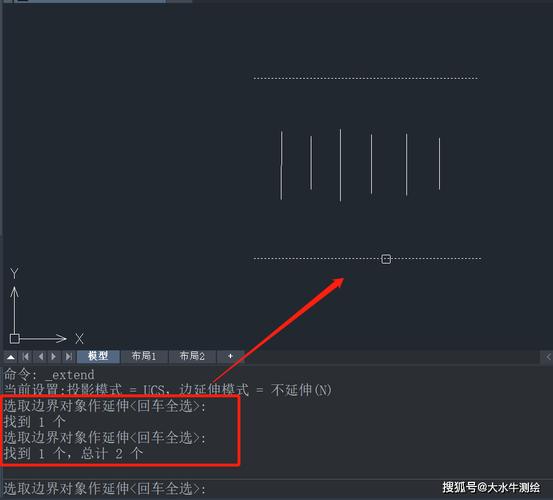

在CAD设计中，延伸对象是一项重要功能，无论是在建筑设计还是机械工程中，都能提高图纸编辑的效率。**CAD**提供了多种方法来实现对象的延伸，其中通过**窗交**的方法尤为有效。窗交，即窗口交互选择，是指通过鼠标拖动形成一个矩形窗以选择多个对象。这种方法适用于复杂场景下的对象批量处理。首先，我们来看标准的延伸操作。在CAD中，要延伸某一对象，如线条或多段线，可以使用命令行输入“**EXTEND**”，或在界面工具栏找到相应图标。启动命令后，在提示选择边界对象时，可以选择单个或多个对象，这些对象将充当边界，控制延伸结果的终点位置。然后，进入窗交选择模式。此时，用户可以按住鼠标左键并拖动，形成一个矩形窗。在这个过程中，有两种不同类型的选择框。第一种是从左到右拖动，属**窗口选择**，只有完全包含在矩形窗内的对象被选中。第二种是从右到左拖动，属**交叉选择**，只要与矩形窗有接触就会被选择。在选择完边界后，再次执行“**EXTEND**”命令，此时CAD命令行会提示选择要延伸的对象。在这里，同样可以使用窗交选取需要延伸的目标对象，用交叉选择能够快速高效地选择大量对象，尤其适合于复杂的平面图中。窗交延伸不仅使得选择更灵活，而且避免了逐个点击选择的繁琐，同时减少了误选带来的不必要修改。例如在建筑设计的墙体延伸中，通过窗交可以轻松选取相邻的多根墙线，并统一延长至某一基准线，确保设计的一致性和精准度。值得注意的是，在执行延伸操作时，需要确保所选的边界足够明确并且对象可被合法延伸。有时候，多个交叉对象可能会引发无法预期的延伸结果，因此在使用窗交时应留意选择的正确性。在实际应用中，通过窗交方式延伸对象不仅限于简单的线条，还可以扩展到更多复杂的设计元素，如多段线、圆弧等。此外，结合其他CAD功能如修剪（**TRIM**）可以进一步完善设计，使整体工作的流畅性大幅提升。总之，掌握CAD中的窗交方式延伸技巧，可以显著提高设计效率，特别在大型项目的初期规划阶段，这是快速进行布局调整的关键技能。在实际工作中，更应结合具体项目特点，合理运用窗交技术，以达到最佳效果。不断练习和优化此类操作，将帮助设计人员在面对复杂的CAD模型时游刃有余，提高工作质量和速度。
