本文概述：在CAD三维设计中，旋转立体图形的角度是一个重要技能，它可以帮助你从不同的视角观察和修改模型，从而提高设计效率和效果。以下将详细介绍如何在CAD环境中进行三维图形的角度旋转。

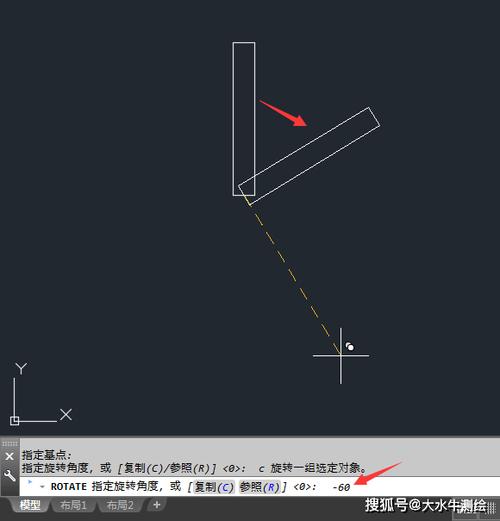

设计软件中，尤其是CAD（计算机辅助设计）工具，是工程师和设计师日常工作中不可或缺的一部分。在**三维设计**领域，能够灵活地调整和旋转模型视角是一项至关重要的技能，这不仅有助于更好地理解设计，也使修正错误变得更加方便。在CAD中，对三维图形进行旋转通常涉及使用一些特定的**命令**和功能。这些功能允许用户自由选择旋转的轴和角度，以便从最合适的视角观察设计对象。标准的CAD软件，如AutoCAD、SolidWorks和Fusion 360，都提供了类似的功能。首先，需要了解各种旋转工具。大多数CAD软件提供一个称为“魔术手”的工具，可以实现基本的视角调整。这个工具通常位于软件界面的上方工具栏中。在对立体图进行旋转时，我们可以用鼠标拖动来轻松改变视角。此外，通过按住Shift键并同时使用鼠标右键拖动，用户可以获得更精准的控制。**UCS（用户坐标系）**设置也是一个需要重点考虑的方面。在进行旋转之前，有时候我们需要重新定义UCS，以确保图形围绕理想的轴线旋转。通过在命令行输入“UCS”命令，设计者可以访问一系列选项以创建或修改坐标系。这对于某些复杂的三维模型来说尤为重要，因为默认的世界坐标系可能不符合操作需求。接下来是关于旋转的命令，在很多CAD软件中，直接使用“Rotate3D”这样的命令就能完成旋转任务。以AutoCAD为例，通过输入“_3DROTATE”进入命令模式，用户可以选择目标对象，并指定旋转的基点以及轴线。此时，系统会提示输入旋转角度，输入后即可改变图形的方向。除此之外，还有一些高级技巧能够帮助优化旋转过程。例如，在复杂的模型中，用户可以利用图层的透明度或打开局部视图来**简化显示**，这使得操控更加顺畅且不会因过多内容而分散注意力。特别是在处理大型集合体时，简化可视内容非常重要。另外，对于那些习惯使用快捷键的用户来说，了解CAD软件中的快捷指令也很有帮助。例如，在AutoCAD中，使用Ctrl+R可以快速切换视口，而按住Ctrl同时滚动鼠标轮可以调整视图缩放，这些操作虽然不是直接的旋转命令，但能够为观察和定位图形提供很好的帮助。最后，不得不提的是在旋转之后进行模型检查的必要性。无论是为了确保新的视角能够满足设计需求，还是验证整个结构的完整性，检查都是一个不可忽视的步骤。通过调整到常用的**正交视图**或透视视图，设计者能够迅速识别潜在问题并进行修补。总结来说，CAD三维立体图形的旋转不仅需要熟悉各类旋转命令和技巧，还需掌握协调应用这些工具的方法。从灵活运用基本的魔术手工具，到深入理解UCS和旋转命令，如“Rotate3D”，每一步都要求设计者清晰地知晓其目的和方法。这些不仅够提高工作效率，也能显著提升设计质量。通过不断练习和探索，设计者可以逐渐精通如何在三维空间内随心所欲地滑动于创意与技巧之间。
