本文将为您介绍如何在CAD软件中绘制一个十字形螺丝刀的技巧与步骤。通过这篇文章，您可以学会使用基本的CAD工具来创建复杂的形状，并掌握一些实用的小窍门，以提高您的绘图效率。

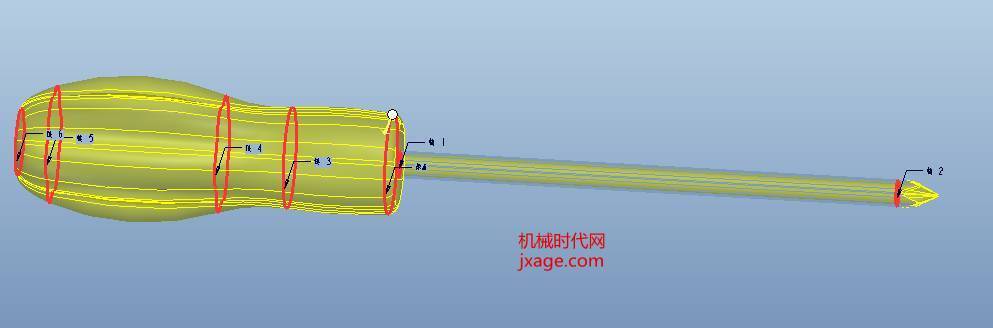

在利用**CAD**进行三维建模或二维设计时，了解和掌握各种工具的应用，以及如何高效地组合使用这些工具，是至关重要的。在绘制一个**十字形螺丝刀**时，我们需要把握好结构特征，包括手柄、杆部以及工作端的螺丝刀头。下面就让我们详细探讨每个部分的设计过程。首先，我们要建立一个基本的**几何草图**。打开CAD软件，选择合适的比例单位之后，使用直线命令画出十字形螺丝刀的大致轮廓。我们可以从**手柄**开始，这通常是最容易识别的部分。手柄的设计可以根据实际需要进行调整，但通常呈现出长方体或者椭圆长条形状。在手柄的一侧确定中心点，然后使用旋转工具复制此形状以形成对称设计。接下来，创建螺丝刀的**杆部**。它一般是一根细长的圆柱体，从手柄的中央延伸出来。选择圆柱工具（在某些CAD软件中可能叫做拉伸或挤压工具），从手柄末端向前拉伸一个圆柱体以代表杆部。确保杆部的直径小于手柄，以便取得视觉上的平衡感。随后，我们进入**螺丝刀头**的绘制。螺丝刀头的形状决定了它的功能性特征。在十字形螺丝刀中，我们要创建一个十字槽。在杆部的顶端，使用切割工具或布尔运算功能，将一个“十”字形的凹槽切割进去。这可以通过先绘制一个与杆部同心的小长方体，然后使用差集操作完成。为了进一步优化设计，我们还可以为螺丝刀添加更多的**细节**。例如，手柄部分通常有纹理或凹槽以提供抓握力，这可以通过阵列或复制工具附加上去；而在螺丝刀头部，加上一些材质细分可以更加贴合实际使用中的外观需求。在整个绘图过程中，充分利用**图层管理**能够帮助保持界面的整洁和项目的可修改性。给手柄、杆部和螺丝刀头分别设定不同的图层颜色和名称，以便随时调整各部分的细节，而不致于影响整体。当模型的基础形状完成后，可以把注意力放在**精细化和美观度**的提升上。应用不同的渲染材质，如金属光泽、塑料质感等，以更逼真的模拟真实产品。这不仅仅是对设计师技能的挑战，更是对于**CAD软件功能**的全面应用。最后，导出成品的时候，确保选用适当的文件格式，如STL用于3D打印，或DWG成为生产图纸。此外，再次检查所有的尺寸是否符合设计标准，以确保产品的可生产性和功能性。总结以上步骤，通过这种系统化的方法，我们能够在**CAD环境**中成功绘制出一个十字形螺丝刀。同时，在实践中不断积累经验，能使设计过程更加高效和灵活。无论是在学习阶段还是在专业领域，掌握这些技术都能够极大提高我们的职业素养和竞争力。
