本文概述：在使用CAD软件进行图形设计时，旋转操作是常见的功能之一。通过使用CAD中的rotate命令，可以实现对对象的灵活旋转，使得设计过程更加高效和准确。

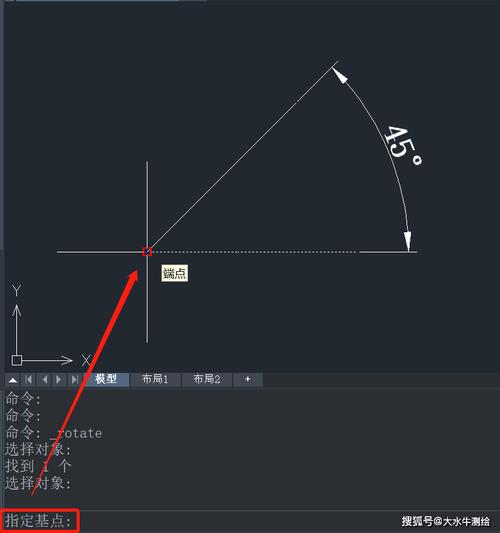

CAD，即计算机辅助设计，是一种通过计算机技术帮助工程师、建筑师以及其他专业人员进行设计和绘图的软件工具。该软件提供了各种强大的功能，其中之一就是执行对象的**旋转**操作。在CAD中，旋转是通过一个基本命令**rotate**来完成的，这个命令可以让用户围绕指定点将对象旋转到所需的角度。要使用**rotate命令**，首先需要选择要旋转的对象。这个过程通常包括点击或框选对象以激活它们。一旦选定对象，用户就可以开始执行旋转操作。接下来，系统会提示用户选择**基点**，即旋转的枢轴点。通常情况下，基点是对象的一部分，比如一个端点或中心点。但在某些情况下，用户可能会选择其他关键的位置作为基点，以满足特定的设计需求。选择好基点后，用户需要输入**旋转角度**。这个角度指的是对象相对于基点旋转的度数。CAD允许用户以度为单位精确地定义旋转角度，从而确保每次旋转都符合设计要求。用户通常可以根据需要输入任意正负值，以控制顺时针或逆时针方向旋转。例如，一个90度的角度意味着对象将逆时针旋转四分之一圈，而-90度则表示顺时针旋转相同的量。一个值得注意的功能是，CAD的rotate命令通常支持基于**参照对象**进行旋转。这意味着用户不仅可以凭借自己的视觉估计输入角度值，还可以选择另一对象作为参考，用其当前的方向设定旋转角度。这种方法在处理复杂设计或者要求对象之间具有特定对齐关系时非常有用。CAD的**动态输入**功能进一步增强了旋转命令的使用体验。动态输入允许用户在绘图窗口直接看到输入的数据，更直观地进行调整。当用户输入角度时，CAD会实时显示对象的旋转预览，使用户能够立即看到效果并做出必要的调整，直到满意为止。另一个辅助旋转命令操作的工具是**约束条件**。这种功能允许用户在旋转过程中保持对象的某些属性，例如长度或平行性不变。实施这些约束可以保证设计的一致性，并减少因为频繁移动或调整导致的误差。对于新手来说，掌握CAD中的rotate命令可能需要一些时间。然而，一旦熟悉这些步骤，用户将发现它是一种极为高效的工具。不仅能加快设计进程，还能提高设计的准确性与质量。这些技能对于建筑、工程、室内设计等领域的专业人士至关重要。在CAD中进行**批量旋转**也是一个经常需要用到的技巧。当面对多个需要同时旋转的对象时，用户可以将它们分组，然后统一执行旋转。这种批量操作节省了用户逐个调整的时间，并保证所有选定对象的方向保持一致。最后，不同版本的CAD软件可能对rotate命令有稍微不同的设置和扩展功能。因此，用户应考虑查看具体版本的使用说明书或在线教程，以获取详细的指导和更新信息。通过不断的实践和学习，用户将能充分利用CAD的旋转功能，显著提升他们的设计能力和效率。同时，通过了解和应用诸如动态输入及约束条件等附加功能，用户还可以进一步优化设计成果。
