本文将介绍在CAD中绘制建筑坡屋面的技巧，帮助建筑设计师提高工作效率和图纸质量。

在进行建筑坡屋面设计时，掌握一些基本的CAD技巧可以极大地提升你的工作效率。首先，我们需要理解坡屋面的基础概念。一个坡屋面通常由一系列互相连接的面板构成，这些面板通过不同的斜度来实现屋顶的排水功能。同时，它们还为建筑物提供了美观的外观。这种设计的复杂性要求我们在使用CAD工具绘制时保持精细与精准。

CAD环境设置

是开始绘制工作的第一步。确保你的工作环境适合于建筑设计，包括单位设置、图层管理和画布颜色等。当你以坡屋面为重点进行设计时，可以考虑创建专门的图层用于屋面元素，这样可以使得后期修改更为便捷。在设置单位时，建议使用毫米或厘米，以符合建筑设计行业的标准。接下来，了解各类CAD工具对坡屋面的支持是至关重要的。例如，熟练使用直线、多段线和样条曲线等基本绘图工具是建立坡屋面轮廓的基础。在绘制这些轮廓时，可以使用

正交模式

确保线条的精准性。此外，开启捕捉功能也是一种有效的辅助方式，可以帮助将建筑元素准确对齐。当轮廓线完成后，使用各种填充和材质来定义屋面的视觉表现。此时，加深对CAD软件中填充命令的理解是非常有帮助的。选择合适的填充材质，不仅能够展示出坡屋面的真实效果，还能在一定程度上表达设计者的创意理念。

斜率计算

是坡屋面设计中的关键环节。计算每个面板的斜度要求精确，并且要考虑到排水系统的实际需求。一般情况下，坡屋面的斜率应在5%-45%之间，而高于或低于该范围可能会导致排水不畅或结构不稳固。在CAD中进行斜坡设定时，可以利用软件自带的辅助计算工具，确保每个面板的角度设置正确无误。

节点处理

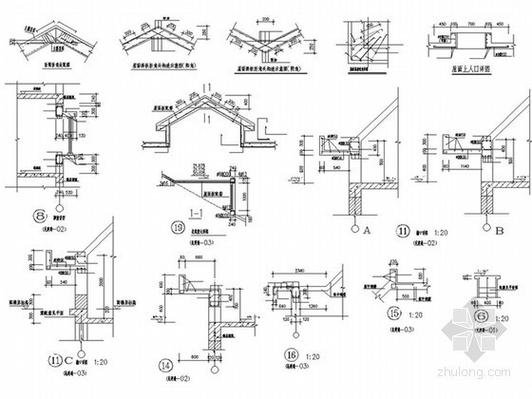

也至关重要，因为坡屋面多个面板之间的连接处通常是受力最集中的地方。在CAD中，我们可以通过详细描绘节点来明确面板间的关系。使用放大功能，将节点部分进行局部细化处理，往往可以大幅提升图纸的详尽程度。最后，当所有设计步骤都完成后，进行图纸的

审查与校准

是必不可少的。对图纸进行全面检查，以确保没有遗漏任何重要细节。此时，使用不同视角检查坡屋面以及检查所有连接处是否正确，会对整个设计的稳定性提供充分保障。总体而言，在CAD中绘制坡屋面不仅仅是简单的线条连接，而是一项需要调动各种技巧与知识的综合任务。通过合理应用上述技巧，你可以显著提高设计效率，并为你的建筑作品增添更多的专业色彩。希望本文所分享的内容能对你在建筑设计过程中有所助益，使你的CAD绘制工作更加游刃有余。
