本文概述：在CAD中绘制吊钩涉及多个步骤，包括设置图层、使用基本形状和曲线工具进行构建以及使用特定的参数进行调整和优化。通过掌握这些技巧，您可以实现高质量的吊钩设计，并满足相关的工程要求。

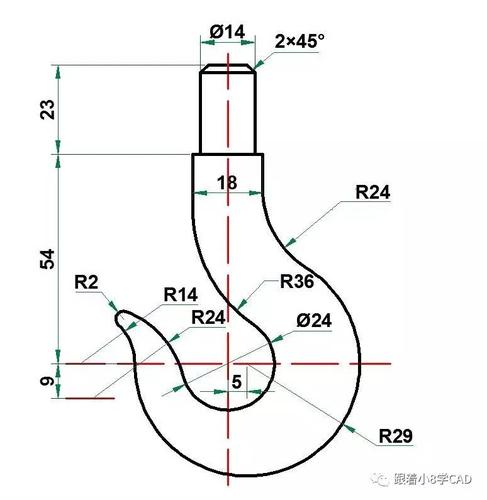

在计算机辅助设计（CAD）软件中绘制一个**吊钩**是一个比较基础但又重要的任务，特别是在建筑和机械设计领域。**吊钩**作为一种常见的连接件，通常用于起重和搬运，因此其精确的形状和坚固的结构至关重要。要在CAD中成功绘制一个吊钩，我们需要遵循以下几个步骤。首先，启动您的CAD软件并创建一个新的项目。在项目创建时，请选择合适的单位系统，比如毫米或英寸，以确保尺寸的精确性。接下来，您要设置一些基本的**图层**。图层是CAD中管理不同部分和元素的重要工具。在开始绘制之前，你可能会考虑创建一个专门用于勾勒外形的图层，以及一个用于标记参考线和尺寸的图层。一旦图层设置完毕，您就可以利用CAD中的基本形状工具开始绘制了。一般来说，**吊钩**的形状类似于字母'C'或问号，需要使用圆弧和直线来构建其轮廓。首先可以通过拉伸和旋转工具来创建一个圆弧。注意这个圆弧的半径，它将决定您吊钩的开口宽度。如果您的CAD软件支持参数化设计，建议为这些关键尺寸添加可调参数，以便日后修改。接下来，通过在圆弧的一端绘制一个直线，使其向内弯曲，以形成吊钩的末端。这里，使用**曲线**工具可能会更精准，因为它允许您微调曲线的弧度和方向。通过这种方式，您能够得到一个更自然和功能性更强的形状。根据实际应用需求，可以对吊钩的下部增加一个较大的曲线以增强承载能力。在绘制完基本形状之后，您需要对其进行细节上的处理。使用倒角和圆角工具可以让结构更平滑并且去除尖锐边缘，这样不仅美观，而且对于实际制造来说，这种形状设计有助于减少材料应力和避免裂缝。特别注意**倒角**的尺寸，不要过大，否则会削弱结构的整体强度。然后，您需要为吊钩标注出详细的尺寸。正确的尺寸标注在设计图纸中必不可少，它能够确保制造过程中的准确性。使用CAD软件的标注工具，为每个关键点添加长度、半径等参数。这些尺寸对于制造商及设计评审来说都是至关重要的信息。如果想让您的**吊钩设计**更加专业，您还可以考虑在CAD中添加材质信息和表面处理说明。虽然这些不直接影响绘图的完成，但提供了完整的设计概念，方便后续的生产和质量检验。最后一步是对您的图纸进行检查和优化。查看所有的曲线和边角是否平滑连接，确保没有任何漏掉的尺寸或未完成的部分。必要时，可以使用CAD软件的仿真工具来模拟吊钩的受力情况，以确定其在实际工作环境中的安全性和功能性。通过这样的模拟，可以发现和修改潜在的问题，提高设计的可靠性。总而言之，在CAD中绘制吊钩需要认真关注各个细节，从基本形状的构建到最后的细节处理。通过合理的图层管理、准确的曲线设置以及细致的尺寸标注，您可以创建出符合各种工业标准的专业吊钩设计。使用这些步骤，相信您能在短时间内熟练掌握吊钩的设计技巧，并应用于更复杂的工程项目中。
