本文概述：在使用CAD软件进行绘图时，特别是绘制椭圆形状时，常常遇到生成多段线的问题。这不仅影响设计的美观程度，还可能在后续加工或数据传输中导致误差。本文将探讨如何解决这个问题，并介绍几种实用的方法，以提升绘图效率。

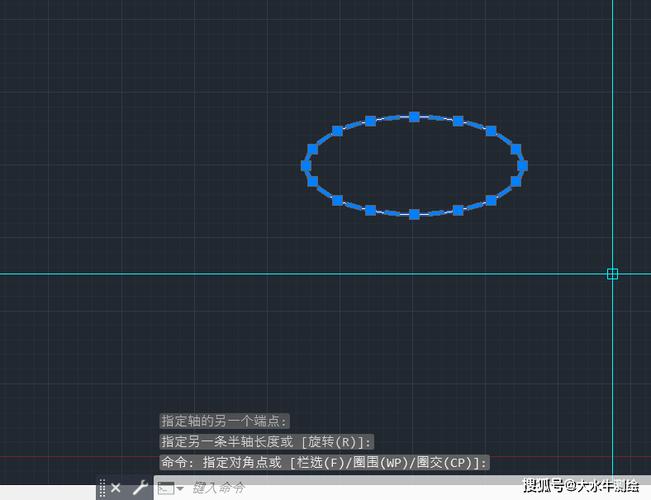

当使用CAD工具（如AutoCAD）绘制椭圆时，用户有时会发现软件默认将椭圆表示为一系列的多段线。这种情况产生的原因主要是CAD内部对椭圆的处理机制。事实上，多数CAD软件为了兼容性以及计算性能，会将复杂曲线（比如椭圆）分割成小的线段进行表现，这就导致了所谓的多段线问题。理解这一点后，我们可以从不同的角度入手来解决它。首先，可以考虑更改CAD软件的设置。有些软件允许用户定义椭圆在绘制时的“平滑度”。这种平滑度通常是通过调整象限中的分割数量来实现的。例如，在AutoCAD中，可以通过修改系统变量“

PLINEGEN

”（polyline generation）来控制此项设置，使软件在绘制椭圆时尽可能减少多段线的出现。这一步骤对于希望直接在CAD界面中解决问题的用户来说非常高效。另外一种方法涉及到使用正确的命令。在绘制椭圆时，避免使用简单的“

PLine

”命令创建椭圆，而应该使用专门的“Elliptical Arc”、“Ellipse”等命令。这些命令能够确保椭圆被直接绘制成一个完整的对象而不是多段线。通过这种方式绘制的椭圆通常在后续编辑和操作中更加稳定。还有一种选择是使用插件或扩展工具。有许多专业的CAD开发商提供了插件，这些插件能够优化CAD软件的功能，包括改善椭圆的绘制方式。安装这些插件后，用于绘制的功能会更加丰富，用户可以获得更高质量的曲线表现。当然，购买或使用这些插件需要一些费用，但对于专业用户而言，这是一种值得投资的解决方案。若以上方法无法完全满足需求，还有另一种思路，即后期处理。这包括将已经绘制好的多段线转换为完美的椭圆。使用“

Join

”命令或其他高级编辑工具，可以将分割线段合并为单个对象。这个过程虽然繁琐，但能够保证最终输出符合要求，有助于保障设计的精确性。此外，学习使用不同的CAD平台也不失为一个好方法。有些CAD软件天生支持更高质量的曲线表现，比如SolidWorks、Inventor等，它们在处理复杂曲线方面显示出优势。如果工作流允许，可以尝试在这些软件上完成初步设计，然后导入主流CAD工具进行后续处理。最后，掌握基本的数学技巧和软件原理对解决此类问题也有帮助。了解椭圆的数学方程及其在CAD软件中的实现方式，能够让用户更好地调节参数，从而获得理想的结果。综上所述，

CAD绘制

椭圆时生成多段线的问题可以通过多种途径解决，无论是通过软件设置、命令应用还是插件使用，也或者是后期处理和多平台使用，这些方法都能有效提高绘图质量和效率。选择适合自己需求和条件的方法，将帮助用户更加顺利地完成设计任务，确保输出的作品达到预期标准。
