本文概述：在CAD软件中绘制固定角度的直线段是许多工程设计和建筑项目中的基本操作。理解该过程不仅有助于提高效率，还能增强对不同工具的灵活使用，让设计更精确。

进入CAD软件后，首先需要选择一个合适的工作空间。对于新手来说，可以通过设置工作环境来优化操作界面。一般情况下，

二维草图模式

是绘制直线的起点，因此我们应确保已选择此模式。一旦确定了工作空间，下一步就是使用CAD的“

直线命令

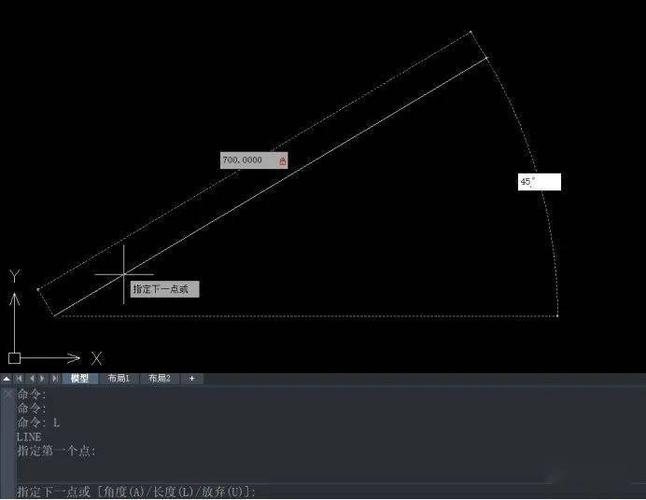

”。在常见的CAD软件中，这个命令通常可以通过命令行输入字母“L”，或者通过绘图工具栏上的“直线”图标来激活。启动该命令后，系统会提示用户指定直线的起始点。这个起点可通过键盘输入坐标，或用鼠标点击绘图区来确定。确定起始点后，接下来就是设定直线的方向和长度。要绘制固定角度的直线，我们需要一个准确的角度值。CAD系统通常允许用户在输入长度值后，用“<”符号跟随角度值来指定方向。例如，要画出长10个单位、与水平方向成45度角的直线，可以在CAD命令行中输入“10<45”。这种形式让CAD能根据极坐标的原理自动计算并绘制出符合条件的直线。

极坐标

是CAD中常用的一种坐标输入方式，它不仅可以帮助我们快速定位指定角度的直线，还能支持复杂形状的绘制。在极坐标中，所有的点都由其到原点的距离和与x轴的夹角定义。这种表达方式非常适合于不规则图形和多边形的设计。在指定完直线段后，如果希望继续使用同样的角度或改变角度来绘制新的线段，可以再次调用直线命令，重复输入起点和终点的信息。同时，CAD提供了“

正交模式

”，通过启用这一功能，用户可以轻松地绘制水平、垂直或与特定角度呈一定倍数关系的直线。这对确保设计的精准性极为重要。为了使整个绘制过程更加流畅，建议用户利用CAD中的“

对象捕捉

”功能。对象捕捉能够帮助我们精确地选取和连接已有图形中的关键点，如端点、中点或交点。这样就能够确保新绘制的线段准确无误地与其他线段相衔接，从而避免设计中的断层和错位。此外，有时我们需要对已经绘制的直线段进行调整，以满足新的角度要求。在这种情况下，CAD中的“

旋转命令

”便派上用场。用户只需选择需要旋转的线段，指定旋转的中心点，然后输入所需的旋转角度即可完成调整。这种高度的灵活性使得CAD成为建筑师和工程师设计中的得力助手。总之，在CAD中绘制固定角度的直线段需要遵循一些基本步骤：选择二维草图模式、使用直线命令设置起点和终点、依据极坐标输入角度、以及充分利用正交模式和对象捕捉等辅助工具。通过这些方法，用户能够高效、准确地实现各种设计需求，无论是简单的平面图还是复杂的结构模型。此外，熟练掌握这些工具和技巧，也能显著提升CAD软件的使用效率，为进一步的设计和创作提供坚实基础。
