本文概述：在CAD中绘制具有特定尺寸的矩形是一个基本技能，适用于多个设计领域。掌握这一技能有助于提高工作效率，并确保设计符合预期规格。

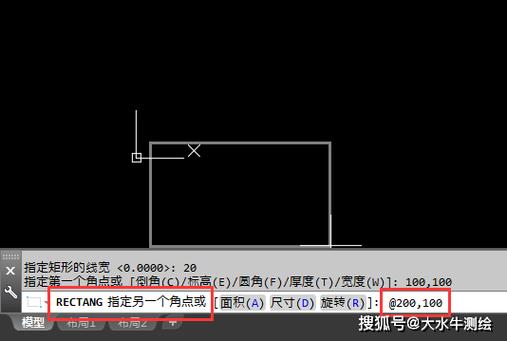

计算机辅助设计（Computer-Aided Design，简称CAD）是一种利用计算机技术进行设计和绘图的工具。CAD软件可以创建二维或三维模型，并广泛应用于建筑、工程、制造等行业。在CAD软件中，绘制精确的几何图形，尤其是具有特定尺寸的矩形，是设计师经常需要完成的任务之一。以下是如何在CAD中实现这一目标的详细说明。首先，要**启动CAD软件**。不同的CAD软件平台操作界面可能略有不同，但大多数现代CAD程序如AutoCAD、SolidWorks、SketchUp等，都提供了用户友好的图形用户界面。启动软件后，确保打开一个新的工作空间或项目文档，以便在其中进行绘制。接下来，在绘图过程中，需要选择合适的**绘图单位**。这是因为绘制图形的尺寸将依据所选单位来测量。通常情况下，设计师可以选择使用公制单位（如米、厘米、毫米）或英制单位（如英寸、英尺）。选择准确的单位刻度，对于保持设计的尺寸精度至关重要。可以在CAD界面的设置菜单中找到单位设置选项，并根据项目需求进行调整。一旦单位设置完毕，可以开始使用**矩形工具**来绘制矩形。在大多数CAD软件中，矩形工具都是基础的绘图工具之一。用户可以通过工具栏或命令输入窗口激活这个工具。例如，在AutoCAD中，可以通过键入“RECTANGLE”命令来启用矩形绘制功能。为了绘制一个具有特定长度和宽度的矩形，需要指定其两个对角点的位置。在指定矩形的尺寸时，可以使用**坐标输入法**或**拖动鼠标**的方法来完成。对于精确绘图，推荐使用坐标输入法，这样能确保尺寸的精度。在绘图区域指定第一个角点位置之后，可以通过手动输入命令行的方式来定义第二个角点的绝对或相对坐标。例如，如果需要绘制一个长为100单位，宽为50单位的矩形，则从(0,0)出发，可以输入"@100,50"以完成第二个角点的定义。绘制完成后，矩形的尺寸可以通过**标注功能**进行验证。CAD软件通常提供丰富的标注工具，比如线性标注、对齐标注等。这些工具可以在图纸上直接显示实际尺寸，确保绘制结果符合初始设计要求。为了更好地组织和管理这些标注，可以考虑使用图层功能，将标注内容放置于一个独立的图层中，以便在需要时轻松隐藏或显示。最后，将已经绘制且经过验证的矩形保存到文件中。一般来说，CAD软件支持多种文件格式，包括DXF、DWG、PDF等。选择适当的文件格式，能够方便后续的修改、分享或打印。为了避免文件丢失，建议在设计过程中定期保存工作文件。总之，在CAD中绘制具有特定尺寸的矩形，涉及合理设置绘图单位、使用矩形工具精确定位、运用标注功能检查尺寸以及保存工作文件等多个步骤。通过学习和实践这项技能，设计人员不仅能够提高自己的设计效率，也能够在实际应用中更好地满足项目需求和规格标准。不断探索和掌握更多CAD绘图技巧，将为提升专业水平奠定坚实基础。
