本文概述：CAD模型交集是计算机辅助设计（CAD）中的一项关键功能，它用于确定多个三维模型之间的共同区域，从而帮助设计人员更好地理解和分析复杂的工程结构。在本文中，我们将深入探讨CAD模型交集的使用方法及其在实际应用中的重要性。

在现代工程设计过程中，CAD模型的使用变得越来越普遍。设计师经常需要处理多种三维模型，并对它们进行各种操作以满足不同的设计需求。其中，模型交集是一个常用且重要的操作。通过求取多个几何体的交集，设计师可以找出它们之间**共同的部分**，这对于验证设计重点、优化材料使用、减少设计错误等方面具有重要意义。

CAD模型交集的重要性

使用CAD软件进行设计时，设计师可能需要将多个部件或系统整合到一个完整的产品设计中。这些部件可能来源不同，甚至被不同团队负责设计，因此确保它们的兼容性就显得尤为重要。交集功能就能够帮助识别不同部件间潜在的干涉问题，从而在早期设计阶段避免昂贵的修改。此外，模型交集还有助于材料分析与优化。当研究复合材料或者装配时，通过交集可以精准计算材料的重叠部分，从而减小不必要的浪费，提升材料的利用率。这在航空航天、汽车制造等对重量敏感的领域尤为重要。

如何进行CAD模型交集操作

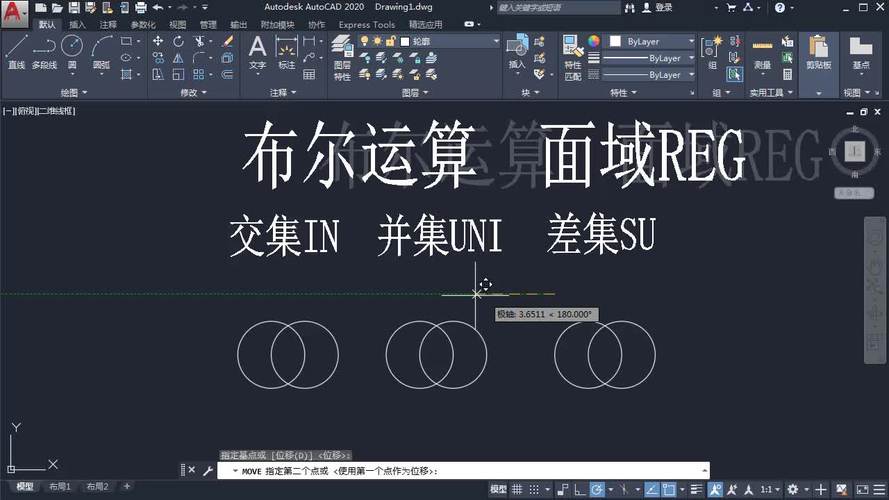

大多数现代CAD软件都提供了简明的操作界面和强大的运算能力来处理模型交集。在执行交集操作之前，设计师首先需要导入参与交集运算的各个模型，这些模型可以是在同一文件中创建，也可以从外部导入。1. **选择工具**：在CAD软件中找到并选择“交集”工具。通常这个工具会位于布尔运算功能组内（如在SolidWorks、AutoCAD等软件中）。2. **选择模型**：选择需要进行交集运算的多个模型。此时软件会高亮显示每个模型，以便用户确认。3. **执行交集运算**：点击运算按钮，软件将开始计算选定模型之间的交集部分。此过程视计算复杂度可能花费数秒至几分钟不等。4. **查看结果**：运算完成后，用户可以查看生成的新模型，即原始模型的交集。许多软件允许用户直接在界面上查看和编辑交集结果。5. **验证和保存**：最后，设计师应仔细检查交集模型是否符合预期要求，然后将结果保存为新的文件或替换旧的组件。

注意事项

在使用CAD模型交集功能时，有几个关键点需要注意。首先，确保所有参与运算的模型都有良好的拓扑结构，因为几何错误会导致无法正确地进行交集运算。此外，注意单位统一的问题，因为不同的单位制可能影响模型尺寸比例，从而产生错误的结果。另外，考虑到计算资源，特别是在处理大型复杂模型时，运算时间可能会较长。因此，建议在执行前保存当前工作状态，并在计算期间避免其他高负荷任务运行，以确保软件的稳定性。

实例应用

在建筑行业中，CAD模型交集被广泛用于测量建筑元素之间的冲突。例如，在规划通风管道和电线走向时，交集运算能准确识别与穿梁和墙壁的相交区域，从而预先进行调整，节省施工成本。在机械设计领域，交集运算可帮助设计师确认齿轮组件的啮合精度和轴承座的安装位置，确保设备的可靠性和效率。总结来说，掌握CAD模型交集的使用，不仅能提高设计的准确性，还能有效降低开发成本和周期，是每位工程设计人员必备的一项技能。通过不断实践和合理应用这项技术，设计师能够更好地应对复杂的设计挑战，实现优质创新。
