本文概述：在CAD软件中，块是一种重要的工具，能帮助用户创建和管理重复使用的图形元素，而提取块的属性则是深入分析和利用这些图形的信息的重要步骤。在本说明中，我们将详细介绍如何在CAD中提取块的属性，包括相关命令、方法及注意事项。

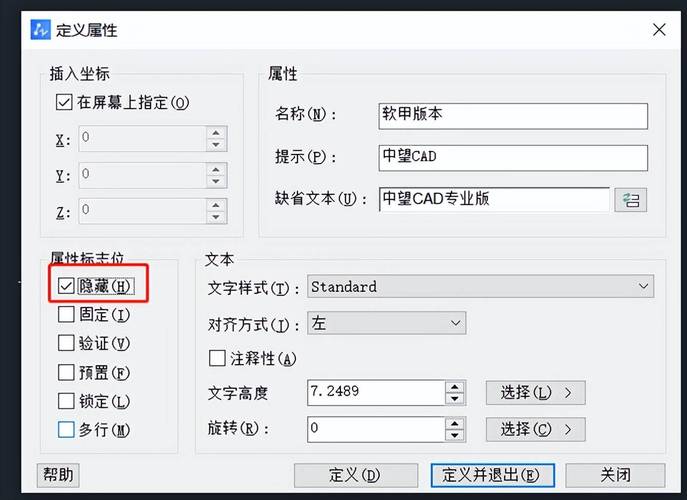

在CAD软件中，块是用于存储和复用图像组件的有效方式。块通常包含几何数据和一组定义或描述该块的文本信息，即属性。了解如何提取这些属性数据对于设计项目的优化和管理至关重要。首先，理解CAD中的块结构是必要的。每个块都可以有一个或多个属性，这些属性可以被定义为可见或不可见。如果需要提取块的所有属性信息，无论它们是否显示在图纸上，都需要使用CAD的内建功能或附加插件。提取块属性的最基础的方法之一是使用CAD软件中的ATTEXT命令。这个命令允许用户导出块的属性到外部文件中，比如.csv、.txt或.xls格式。在执行这一命令时，用户需要指定要导出的属性，并选择输出格式。这通常包括块的名称，以及所有相关的属性名和值。然而，仅仅使用ATTEXT命令可能只能满足一些简单需求。对于更复杂的数据处理和分析，可以考虑使用CAD与第三方软件或编程接口结合。比如，通过LISP编程，用户能够更加灵活地定制属性提取过程。LISP语言提供了许多函数，帮助用户对块进行遍历并提取属性。另一个关键技巧是在提取过程中保持数据的完整性和准确性。为了确保正确提取，建议在使用命令前验证所有块的属性定义。如果某些属性应该是必填项，但在若干块实例中缺失，这可能会导致数据不完整。因此在提取之前，应仔细检查所有几何和文字内容以确保其符合预期规范。对于一些特定行业或应用场景，定制化的解决方案可能更加合适。例如，在建筑或工程领域，块通常代表具体的组件或材料，提取其属性可以提供关于项目的详细统计数据。这时，可以开发需要的程序或插件，以自动化并优化数据提取流程。使用数据库连接也是一种高效方法，可以将CAD中的块属性直接链接到数据库中，从而实现实时数据更新和管理。当架构或者设计发生变动时，数据库中相应的数据会同步更新。这不仅提高了效率，也减少了手动操作带来的错误风险。最后，对数据进行分析和可视化是提升决策力的关键步骤。通过数据分析工具，可以根据提取的块属性生成报告或图表，为项目的后续规划和实施提供依据。总的来说，掌握CAD中块属性的提取要求对理解和运用设计的内部数据起着至关重要的作用。无论是基本的命令操作还是高级的自动化技术，有效的块属性提取都是提高工作效率和项目质量的重要环节。通过探索上述方法和技巧，用户可以大幅增强他们的CAD操作能力，实现设计目标。
