本文概述：计算机辅助设计（CAD）软件提供了多种数据提取命令，这些命令可用于从复杂的设计图纸中获取详细信息。这些功能对于需要在不同应用程序或项目中分析和重用这些数据的用户尤为重要。

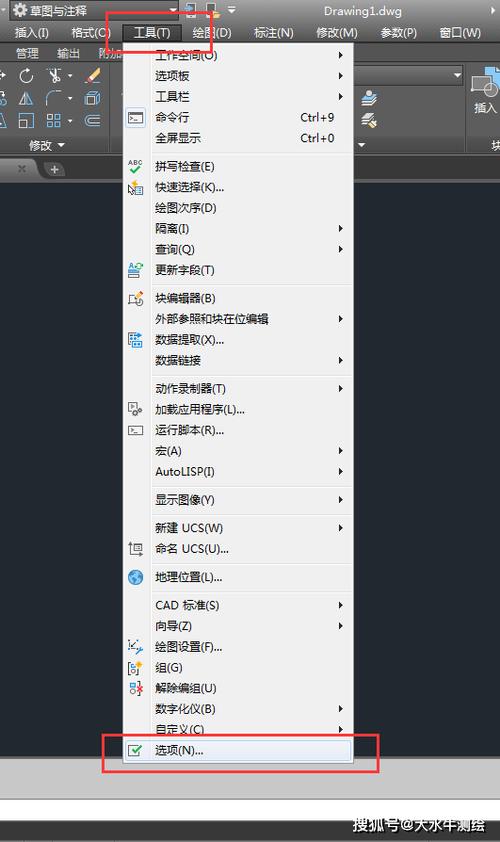

在现代工程设计中，CAD工具已成为不可或缺的一部分。CAD软件不仅能创建精确的二维和三维模型，还可以通过其内置的数据提取命令，从图纸中提取大量有价值的信息。这些信息为工程师在决策、分析以及报告方面提供支持。通过合理使用这些提取命令，可以极大提升工作效率，减少人为错误，提高工程的一致性和质量。首先，我们来了解一下CAD数据提取命令的重要性。在日常工程设计中，工程师们往往需要对设计方案进行深入的分析。这意味着从繁杂的设计文件中找到具体的信息，如尺寸、材料和零件清单等。传统的方法可能会涉及大量的手工查找，而这不仅耗时，还容易出错。利用CAD软件中的数据提取命令，可以高效且准确地获取这些信息，从而节省时间并提高工作的准确性。接着，了解一下如何使用这些命令是至关重要的。在使用不同的CAD软件时，命令的名称和操作方式可能有所不同，但基本过程大同小异。下面，我们以一种常见的CAD软件为例，介绍其数据提取命令的使用步骤。首先，打开目标设计文件，并确认你要提取的是哪些具体信息。然后，进入CAD软件的【提取菜单】或类似的功能选项。通常情况下，这个功能会被标记为“数据提取”或“表格生成”。点击这个选项后，会弹出一个向导窗口，引导你一步步完成操作。在向导的第一步，你需要选择数据来源。这一步允许你选择当前工作图层、特定图块或者整个文件。同样，你也可以指定某些对象类型，例如，仅提取线段、圆圈或自定义对象。接下来，在参数设置步中，你将选择具体想要提取的数据字段。这可能包括但不限于长度、面积、体积、注释文本等等。有效地利用h3提取这一功能，让你能够针对不同需求灵活设置提取参数。此外，一些高级的CAD软件还允许用户自定义数据字段，以更好地适应特定的工程需求。配置完提取参数后，下一步就是设置输出格式。CAD工具通常会支持多种输出格式，包括CSV、Excel、TXT等。选择适合你需求的输出格式，然后继续到下一步。此时，CAD软件会根据你的设置自动生成一个预览表格，让你查看即将输出的数据是否符合预期。如果一切正常，最终可以执行数据提取操作。系统会根据你设定的参数自动将所需信息提取出来，生成指定格式的文件。在这里，一个h3调整输出目录及文件名的选项可能会出现，确保你的结果文件存储在方便查找的位置。实际操作过程中，有几个h3注意事项值得强调。首先是h3数据完整性问题，确保输入的绘图内容是完整准确的，避免因基础数据错误导致提取结果不准确。其次是h3版本兼容性，不同版本的CAD软件可能在数据结构和命令上存在差异，因此要确保使用的工具与文件版本匹配以免出现兼容性问题。最后，通过熟练掌握数据提取命令，工程师可以显著提高工作效率，并在设计周期的各个阶段都能提取到所需的信息。这不仅帮助他们迅速做出明智的判断，也使得跨部门协作更加便利。此外，在快速发展的建筑和制造业环境中，保持数据提取技能的更新对于每一位工程师来说都是十分必要的。如此一来，他们才能在竞争激烈的市场中保持领先优势。
