本文概述：在CAD设计中，注释比例与打印比例不一致的问题可能会导致图纸输出的结果出现偏差，影响了设计的准确性和可读性。解决这一问题需要结合CAD软件设置、绘图技巧以及打印机配置等方面进行调整。

在使用CAD工具绘制设计图时，常常会遇到一个棘手的问题——

注释比例

与

打印比例

不相符。这种不匹配可能会导致设计图纸的输出结果不如预期，从而影响最终的图纸质量和设计传达的意图。这一现象通常是由于CAD图纸中的尺寸标注、文本和其他注释元素在不同比例下无法正确显示所引起的。首先，我们需要了解

注释比例

与

打印比例

之间的基本关系。在CAD设计环境中，注释比例是指设计师在创建文本标签、尺寸标注等元素时选择的比例设置，这些元素通常是基于设计的实际尺寸或某个功能需求而设定。而打印比例则指的是将整个设计图纸输出到实际纸张上时设定的比例，这通常会根据纸张尺寸和设计要求来调整。如果这两者没有协调好，就会导致注释信息不清晰、不完整或者过大过小的问题。解决此类问题的第一步是确保CAD软件中的

图层设置

和

比例选项

得到妥善调整。在CAD中，可以通过对每个图层分别设置适当的注释比例来确保在不同视图中呈现的一致性。例如，当你在模型空间中工作时，可以为不同的标注对象设置比例属性，以便在布局空间展示时能够自动缩放至合适的大小。另外，正确配置

打印设置

也是非常重要的一环。在进行图纸输出时，应当仔细检查打印机或输出设备的设置，以确保打印比例与设计初始设定的比例一致。许多CAD软件提供了一种称之为“视口”的功能，通过视口可以定义局部区域，并应用各自独立的注释比例，以保证在复杂图纸设计中能实现精确的图纸输出。在解决注释比例不匹配的问题时，还应考虑到

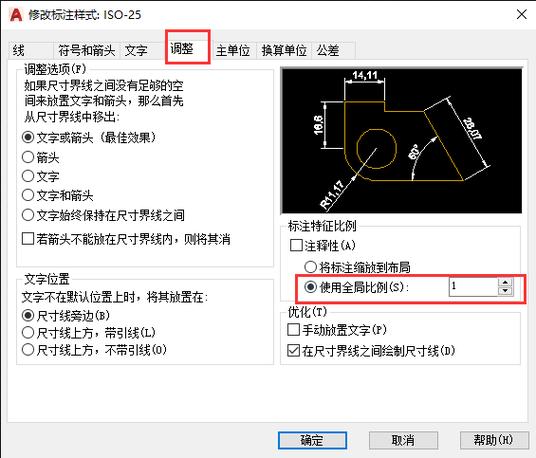

文本样式

和

标注样式

的选择。在CAD中，为了保证标注和文本信息在任何比例下都能被正确识别，我们通常需要定义一致的字体、字号和单位格式。这不仅有助于标注在缩小或放大后依然保持清晰得体，还能让设计图纸更加专业化。如果你正在处理一个大型项目，建议提前制定一套标准的注释比例规范。这包括在项目启动阶段就明确哪些比例用于哪种类型的注释，以及如何在设计文档中记载这些设置。这样做能够避免后续的比例设置混乱，从而节省时间并提高工作效率。此外，还可以利用CAD软件提供的

动态块

功能，动态块允许用户创建具有不同比例参数的标注对象。这意味着你可以创建一个能适应多个视图的可调整的标注模板，无需每次手动更改比例参数。通过这种方式，能够简化操作，同时也能确保较高的设计准确度。最后，实践经验表明，经过合理规划和系统学习，设计人员完全可以掌控注释与打印比例不一致的难题。探索CAD软件的高级功能，如批量打印设置、自动注释更新等，都可以进一步优化设计流程，提高工作效率。总之，通过以上步骤和方法，我们能够有效地解决CAD中注释比例与打印比例不相等的问题，从而提高设计图纸的输出质量和工作效率。借助现代设计工具，我们不仅可以保持设计的技术性和准确性，也能够提升整个项目的沟通效果和可读性。希望这些技巧和建议能够对日常设计工作有所帮助，并能够启发更多的创新思维。
