本文概述：在计算机辅助设计（CAD）中，打印图纸的线宽与深浅设置对于呈现图纸细节和表达设计意图至关重要。本文将详细介绍如何设置和优化CAD打印线宽与深浅，以确保图纸在输出时保持最佳的可读性和专业性。

在使用CAD软件绘制图纸的过程中，打印是不可或缺的一步。无论是在建筑、机械还是电气工程领域，设计师们都需要通过打印输出来检查和展示他们的工作。然而，在这个过程中，一个常见的问题就是如何正确设置CAD打印的线宽与深浅。这些设置直接影响到打印结果的质量和可读性，因此掌握这方面的技巧显得尤为重要。

线宽的重要性

线宽的设置会直接影响到图纸的视觉效果和信息传达。在CAD图纸中，不同的线宽能够用于区分不同的元素，比如墙体、中心线、尺寸线等。合理的线宽设置能帮助查看者快速理解图纸内容，明确各个部分之间的关系。因此，选择适当的线宽对于提高图纸的清晰度和准确性是极其重要的。

如何设置线宽

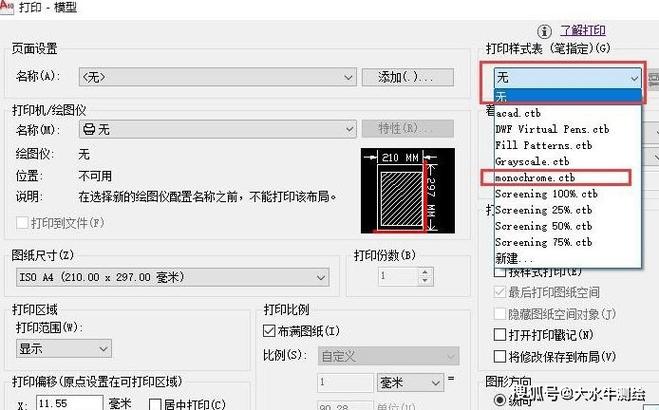

通常，CAD软件都会提供一个打印样式表（CTB文件），用户可以在其中定义各种颜色对应的具体线宽。每种颜色可被赋予不同的线宽，这样在实际操作中，只需根据需要调整线条颜色，而不需要每次手动修改线宽。步骤如下：1. 打开CAD软件并载入你的图纸。2. 进入页面设置管理器，选择要编辑的页面设置。3. 在弹出的对话框中，找到“打印样式表”选项。4. 点击“新建”或“修改”现有的CTB文件，根据需求设置每种颜色对应的线宽。5. 将修改后的CTB文件应用于当前页面设置。

线深浅的意义及设置

除了线宽之外，线条的深浅也会影响图纸的最终表现，尤其是在需要突出显示某些特定区域或者表现材料差异时。通过调整线条的深浅度，可以使一些关键元素更加突出，避免因为颜色的单一而导致图纸的混乱。设置线条深浅的方法通常包括以下几个步骤：1. 确保你正在使用的打印机具有灰度打印功能。2. 在设置打印样式表时，为不同的颜色指定相应的灰度值。这可以在CAD中通过设置黑色的浓淡程度来实现。3. 使用筛选和图层控制工具，将希望强调或者减弱的对象放置在不同的层级上，然后为每一层级设置不同的打印深浅。

优化打印设置的小技巧

为了达到最佳的打印效果，还可以考虑以下几项优化策略：- 合理利用图层管理。通过为每个图层制定专属的线宽和深浅设置，可以更好地控制图形对象在打印中的表现。 - 经常预览打印效果。CAD软件通常提供打印预览功能，可以用来查看当前设置下的打印效果。这有助于及时发现问题并进行调整。- 考虑打印介质。不同的纸张材质可能对线宽及深浅的表现产生影响，因此在设置前应了解所用介质的特性。在设置CAD打印线宽与深浅时，除了技术上的调整，设计师还要根据项目的性质和受众的需求来决定最终的输出效果。只有通过不断的尝试和经验积累，才能够在保证图纸精度的同时，实现最佳的视觉呈现。合理的线宽与深浅设置不仅提高了设计的可读性，更增强了其专业度，使设计作品得到更好的展示与识别。
