在CAD软件中，调整直线的长度是一个常见操作，尤其是在需要对工程图纸进行精确修改时。本文将详细介绍如何通过不同的方法来调整直线的长度，包括使用抓手、命令和编辑工具等多种方式。这些技巧不仅适用于CAD新手，也能为有经验的用户提供一些新的思路和方法。

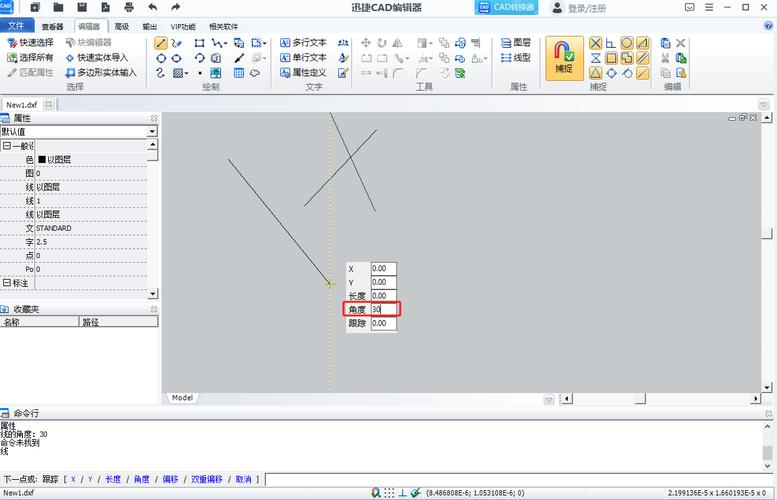

在使用CAD软件绘制和编辑图形时，我们经常会遇到需要调整直线长度的情况。无论是因为设计要求的变化还是为了使图形更加精确，掌握这一技能都是非常重要的。在CAD中，调整直线长度可以通过多种方式实现，每一种方法都有其特定的用途和优势。首先，最简单的方法就是通过**h3**抓手**h3**进行调整。当你选择一条直线时，两端会出现方块，这些被称为抓手。你可以通过拖动这些抓手来直接改变直线的长度和方向。虽然这种方法直观且易于操作，但可能难以获得非常精确的长度。如果需要更为精确的调整，可以使用CAD中的**h3**命令**h3**功能。其中，最常用的命令是“修剪(T)”、“延伸(EX)”和“缩放(SCALE)”。使用“修剪”命令可以截断指定边界外的部分，而“延伸”命令则允许你将直线延长到指定的边界。而“缩放”命令能让你按照比例缩放整条直线的长度。此外，CAD还提供了其他几种高级命令，例如“DIMALIGNED”和“DIMENSION”，它们可以通过设置标注的方式调整线段的尺寸。这种方法通常用于已经标注过的工程图纸，需要确保改动后仍符合特定尺寸规范时使用。除了使用命令，还可以通过属性面板进行长度的调整。选中直线后，打开属性面板，你可以看到该直线的起点和终点坐标，通过修改这些坐标，你可以精确地改变直线的长度和方向。这是一种能够实现高精度修改的方法，特别适合需要根据具体坐标来调整直线的场合。在某些情况下，你可能还需要考虑使用**h3**参照**h3**对象来帮助你进行调整。例如，当你需要多条直线拥有相同的长度时，可以先绘制一条基准线，然后利用“OFFSET”命令生成与基准线等长的线段。这种方法在处理重复性较高的任务时非常有效。对于复杂的调整工作，你还可以使用CAD的脚本功能编写自定义脚本，以便批量处理多个直线的长度调整。这种方法需要一定的编程基础，但在处理大规模重复性任务时，效率极高。此外，了解如何测量直线的长度也是重要的步骤之一。通过CAD的测量工具，可以轻松获取当前直线的长度，从而为后续的调整提供数据支持。总结来说，在CAD中调整直线长度的方法多种多样，从简单的抓手调整到复杂的命令应用，再到脚本自动化，每种方法都有各自的特点和适用场景。掌握这些技巧不仅能提高你的工作效率，还能帮助你创作出更为准确和专业的工程图纸。在实际应用中，根据具体需求选择合适的方法，无疑能为你的项目增添更多价值。
