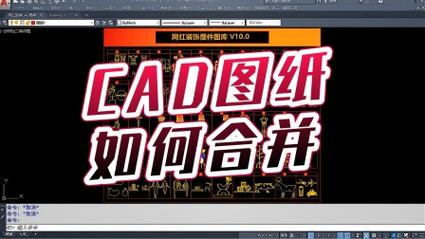

本文概述：合并CAD图形为一个整体是设计和工程行业中的常见任务，旨在创建更简洁和易于管理的图纸，以便在后续的项目步骤中提高效率和减少错误。

在建筑、工程和设计领域中，计算机辅助设计（CAD）软件被广泛应用于绘制和修改数字化的技术图纸。在实际操作中，由于项目的复杂性，一个完整项目可能包含多个文件和独立的图层。这些文件有时需要合并为一个整体，以便更好地分析、共享或归档。在这篇文章中，我们将讨论如何有效地在CAD环境下进行图形合并。首先，了解合并CAD图形的重要性是非常关键的。在工作流程中，将多个CAD文件或独立图层合并可以显著简化数据处理过程。通过这种方式，我们能够降低由于不同文档之间不一致而产生的错误风险。此外，对CAD图形进行合并，有助于提高工作效率，并为项目相关方提供更加全面的视图。在合并CAD图形之前，你需要选择合适的软件工具。大部分流行的CAD应用程序，例如AutoCAD，都提供了一些内置工具来帮助实现这一目标。首先，打开你的主要文件，这个文件通常是你希望其他图形合并进来的文件。确保对所有即将使用的文件进行备份，以避免任何意外的丢失或损坏。接下来，我们需要导入其他文件或图层。在AutoCAD中，你可以使用“插入”功能，通过“插入块”或“XREF”（外部参照）的选项将其他CAD文件加入到当前工作空间中。选用哪种方法取决于你是否需要动态更新嵌入的文件。“插入块”会将另一文件作为静态元素添加，而“XREF”则允许在源文件更改时自动刷新。一旦将所有必要的文件或图层导入到同一工作空间中，下一步就是调整图层设置。此步骤至关重要，因为它关系到各个图元的显示顺序、颜色以及线型等属性的设置。如果不同来源文件的图层名称冲突，可以通过重命名或合并图层来解决这些问题。当最后确定所有图形都已正确导入和调整之后，可以着手进行图形清理和优化。这包括删除重复的对象、多余的图元，以及修复任何识别出的破损线段。AutoCAD等软件一般会提供“清理”功能来移除未使用的区块或标注样式，从而减小文件大小，提高软件运行速度。在完成以上步骤之后，我们需要执行一次保存操作。为保证文件安全性和后期可追溯性，建议使用新文件名保存最终合并的图形文件。此外，还需考虑存储格式的选择，DWG格式是AutoCAD的默认保存格式，也是最常用的格式之一。不过，如果需要与其他软件兼容，DXF格式也是一种常见的选择。实践中，合并CAD文件可能会遇到一些常见问题。例如，在翻译不同软件生成的文件时，坐标系可能不一致，导致图形位置错乱。为解决该问题，可以使用软件的调整工具来重新定位各个图形。此外，不同版本的CAD文件间可能存在兼容性问题，因此确保所有文件使用兼容版本十分重要。综上所述，将CAD图形合并为一个整体，是一项需要细心规划与执行的任务。通过选择合适的软件工具，详细了解图层和文件管理，实施清理措施，以及注意常见问题的解决策略，你将能够高效地完成这一过程。不仅能使整个项目的管理变得简单清晰，也能为项目团队提供更好的合作基础。
