本文概述：在CAD设计中，绘制两圆的公切线是一个常见但又颇具挑战性的任务。掌握这一技巧不仅能提高设计效率，还可以增强对几何关系的理解。本文将详细解析如何通过CAD工具来实现这一任务，并提供一些实用的建议和注意事项。

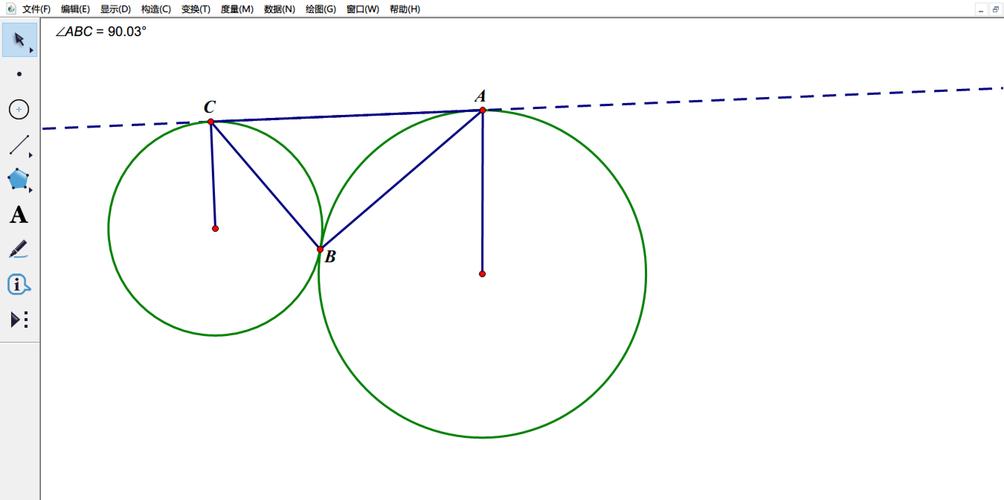

在进行CAD设计时，尤其是遇到需要**连接两个圆**的情形，如机械零件、建筑结构或标志设计等领域中，两圆的公切线通常扮演着重要角色。绘制准确的公切线不仅要求我们具备一定的几何知识，还需要熟练运用CAD工具中的各种命令和功能。首先，让我们考虑一下在**绘制公切线**之前必须了解的基本概念。对于两个不重叠的圆而言，可以存在四个公切线，两条为外公切线，另外两条为内公切线。 **外公切线**是两圆之外的线，不与两圆相交，而内公切线则穿过两圆之间。决定哪种公切线适合你的设计需求，需要根据具体情况进行判断。在CAD软件中，借助于强大的命令和功能，我们能够高效地实现公切线的绘制。例如，使用"LINE"命令结合"Tangent"选项，就能够方便地绘制出所需的切线。以下是详细步骤：1. 首先，需要确保你已经在CAD中创建了两圆。使用"CIRCLE"命令可以简单地绘制出所需的圆形。2. 接下来，选择"LINE"命令，然后输入“T”以选择**Tangent**选项。这一选项允许线初始于或结束于圆的切点。3. 为了绘制**外公切线**，重复上述操作，在两个圆上分别选定切点，这样自动生成的线段就成为了圆的公切线。4. 若要绘制**内公切线**，可能需要借助额外的辅助线或者计算几个关键点，以确保线段正确穿过圆之间。5. 在某些情况下，为了更加精确地定位切点，可以使用如“OFFSET”来调整圆的大小，或者“TRIM”命令来修剪多余的线段。除了直接使用命令，本质上理解这些圆的几何特性也十分重要。在数学领域，通过构造辅助圆来求解公切线也是常用方法之一。辅助圆的半径为大圆半径减小圆半径，由此找到中间某一点作为切线的起点或终点，实现切线的准确绘制。这种方法在理论上为细致分析几何关系提供了基础，也可用于复杂设计中的精细处理。对任何设计人员而言，掌握如何利用**CAD工具**进行精确而高效的作图，尤其是像公切线这样的几何元素的绘制，将极大提升其专业技能。在尝试不同的方法后，你会发现有时候不同的思路和解决方案可能带来意想不到的结果。此外，尽管CAD工具已经非常智能化，有时为了达到最佳效果，还需要进行手动调整，比如在**切线**位置的微调，确保设计图纸的整体美观和实用性。因此，不仅要依赖软件本身的算法，还要依据经验对图形进行实际评估。最后，随着**软件技术**的发展，很多CAD工具也提供了一些智能插件或扩展工具，用于自动计算并绘制诸如此类的几何图形。这些科技的进步再次强调了学习和掌握新技术的重要性，从而进一步丰富我们的设计理念。综上所述，绘制两圆的公切线是一门需要技巧与实践结合的艺术。把握这一过程中的每一步，了解可能的工具和技术，最终会帮助你在设计领域取得更好的成果。
