如何在CAD中准确测量弧长

本文概述:在CAD中测量弧长是工程设计和项目管理中的一个关键步骤。了解如何准确测量可以提高设计的精度,确保项目的成功。

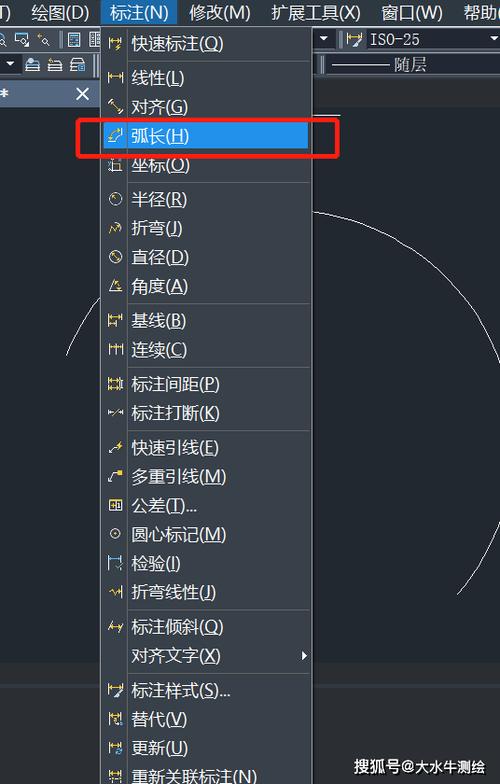

在计算机辅助设计(CAD)软件中,测量弧长是一个常见而又非常重要的任务,尤其是在涉及到复杂曲线或圆形对象的工程设计中。使用CAD工具测量弧长不仅能保证图纸的精确性,还可以减少人为误差,从而优化设计流程。首先,我们需要明确什么是**弧长**。弧长是圆周上两个点之间的距离,不同于直线距离,因为它沿着曲线测量。在CAD软件中,通常有多种方法来测量这个长度,一般包括手动测量和自动化工具。而不同的软件可能会提供不同的命令和功能来实现这一目标。一开始,我们可以选择使用CAD中内置的几何测量工具。例如,在AutoCAD中,可以利用“DIMARC”命令来测量弧长。要使用这个命令,首先选择该命令,然后点击你希望测量的弧段,将显示出该段的确切弧长。这种方法的优势在于其简便且信息直接。另外一种方法是通过编写简单的脚本来进行**自动化测量**。对于那些熟悉编程语言如LISP或Python的人来说,可以通过编写自定义脚本来进一步提高测量效率。例如,你可以编写一个例程,通过提取弧段的半径和中心角度来计算其弧长,并将结果直接输出到屏幕上。这种方式尽管需要一定的编程基础,但可以应对复杂的测量任务,为大量重复工作节省时间。当然,有时候需要测量多个非连接弧段的总和,这就需要运用到一些高级工具和技巧。你可以创建一个临时的复合路径,通过跟踪各个小段来算出总长。有些CAD软件甚至允许导入Excel或数据库,将这些数据进行进一步的分析和处理,从而获得综合性的报告。除了这些测量技术,了解基本的数学原理也是非常必要的。弧长的基本公式为:弧长 = 半径 × 中心角(以弧度表示)。这意味着在没有直接工具可用的情况下,通过测量弧段的半径和相应的中心角,即可计算出弧长。但是,注意这里的角度必须转换为弧度,因为CAD系统基本都是基于数学计算的。在实际应用中,情况可能更加复杂,比如说遇到不规则的曲线或者复合形状。此时,可以考虑利用数值积分的方法来近似计算弧长。虽然这一般需要额外的软件支持,但对于精准要求非常高的行业,如航空航天或汽车制造,这是一个必不可少的步骤。对于那些想要提升测量精度的用户,购买专业插件可能是一个不错的选择。这些插件往往增加了更多的测量选项和优化算法,从而使得弧长测量更加精准和高效。有些甚至提供可视化界面,让用户可以在三维空间中实时查看和调整弧长测量。最后,不论采取哪种测量方法,定期校对和验证计算结果都是至关重要的。即便是最智能化的系统,也有可能因为输入错误或理解偏差造成测量结果的不准确。因此,在最终交付之前,建议始终进行一次全面的审查,确保所有的弧长测量都是正确无误的。总结来说,掌握准确测量弧长的方法不仅能够提高设计工作的质量,还能为团队节约宝贵的时间。在现代CAD环境中,灵活运用内置工具、自定义脚本以及专业插件,可以帮助工程师们更好地应对各种复杂设计需求。希望本文为你提供了详细的指导,让你在CAD中测量弧长时更加游刃有余。
