作为BIM（建筑信息模型）领域的领导软件，Autodesk Revit 在工程设计、建筑建模以及协同工作方面都展现了无可比拟的优势。然而，对于许多初学者甚至具备一定经验的用户来说，Revit 的学习曲线似乎有些陡峭。为此，我们结合最新的 Revit 技术发展趋势，整理出了一篇详细的 2023 全流程教程，以及一系列高效建模的小窍门，帮助你快速上手并提升生产力。

接下来，我们将从 Revit 基本界面和操作入手，到项目创建、参数化建模，再到后期协调及优化表现，全方位覆盖整个工作流程。

---

## 一、Revit 基本操作与界面解析

在正式开始建模之前，首先需要对 Revit 的界面布局以及常见工具有所了解。

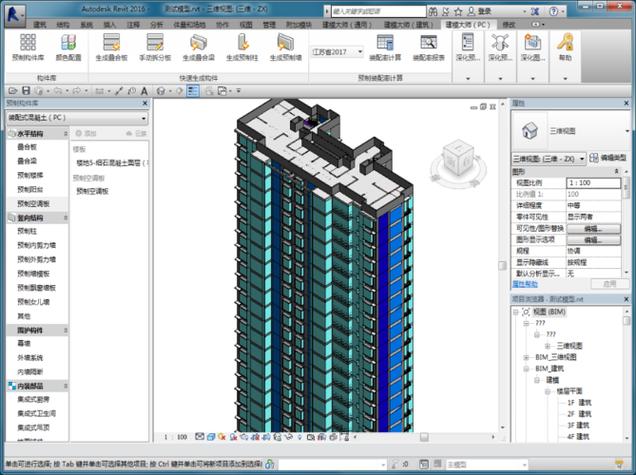

### 1. 界面组成

Revit 默认主界面分为几个关键区域：

- **快速访问工具栏**：位于窗口左上角，用于储存一些常用命令，例如保存、撤销等。

- **功能区（Ribbon）**：包含主要的建模工具，如建模、注释、协作等功能模块。

- **属性面板（Properties Panel）**：动态显示当前视图或选中元素的属性，是修改对象参数化的核心。

- **项目浏览器（Project Browser）**：列出所有视图、工作集、族文件等内容，方便快速访问。

- **视图窗口（View Window）**：用于查看和编辑项目的具体模型。

熟悉这些区域可以帮助你迅速找到所需工具，提高工作效率。

### 2. 快捷键设置

为了提高操作速度，可以通过“视图 > 用户化 > 快捷键”自定义常用命令的快捷键。例如：

- **WA**：墙体（Wall）

- **MV**：移动（Move）

- **AL**：对齐（Align）

- **CS**：创建类似（Create Similar）

通过熟练掌握这些快捷键操作，你可以极大减少重复性鼠标点击的时间。

---

## 二、项目设置与建模流程启动

一个 Revit 项目通常从设置项目环境和基本参数开始，然后逐步进入建模阶段。

### 1. 创建新项目

打开 Revit 后，选择“新建（New Project）”，系统会询问是否使用模板。选择合适的模板（Architectural、Structural 或 MEP），可以减少后期调整的时间。

### 2. 设置项目单位

在建模前，务必先检查项目的工作单位。点击“管理 > 项目单位”，根据设计要求设置单位为米、毫米或其他度量值。

### 3. 创建标高与轴网

标高和轴网是任何建筑模型的基础，其作用是定义各楼层的高度以及平面定位依据。

- **标高（Level）**：在立面视图下，通过“建筑 > 标高”工具创建不同楼层的标高线。

- **轴网（Grid）**：在平面视图中使用“轴网”工具生成南北向与东西向的网格线，并为其编号。

确保标高与轴网准确无误可以为后续建模提供可靠的参考。

---

## 三、高效建模必备技巧

### 1. 参数化建模与族创建

Revit 的强大之处在于其参数化建模功能，这使得模型不仅仅是几何形状，还包含丰富的信息数据。

#### 什么是族（Family）？

族是 Revit 中的核心概念之一，它代表具有相似特性的对象集合，比如门、窗、家具等。族分为以下几类：

- 系统族：内置在 Revit 中，无法单独保存（如墙、屋顶）。

- 可载入族：外部创建并载入的族（如家具）。

- 内嵌族：在项目中直接创建，仅限当前项目使用。

#### 如何创建简单族？

1. 打开“文件 > 新建 > 家庭”。

2. 选择适当的模板（例如公制家具）。

3. 使用放样、拉伸等工具绘制几何形状。

4. 添加参数，赋予不同尺寸或材质属性。

5. 保存并加载至项目。

### 2. 墙体建模技巧

墙体建模是建筑设计的重点。使用“墙（Wall）”工具时，你可以通过以下方式提高效率：

- 利用复制标高绘制不同楼层的墙体，而不是逐层手动创建。

- 制作复合墙体，通过添加保温层、结构层等，更加真实地反映实际材料构造。

- 使用参数化墙体类型，提前设置好厚度、高度等参数，随时调用。

### 3. 门窗布置与调整

Revit 提供大量标准的门窗库，但往往不能完全满足项目需求。这时可以：

- 自定义门窗族，根据实际设计要求新增参数或调整外形。

- 批量放置：利用“阵列”工具快速布置相同间距的门窗。

- 调整插入标高：在属性面板中直接修改标高参数，无需手动拖拽。

### 4. 楼板与屋顶建模

对于楼板和屋顶，可以采用以下技巧：

- 在绘制轮廓时，使用捕捉工具对齐轴网或墙边，确保精准连接。

- 对于异形屋顶，可以通过“体量 > 创建形状拉伸”实现自由形态，再附加屋顶构件。

- 如果楼板需要开洞，可直接使用“编辑边界”或“开洞”工具完成。

### 5. 细节处理与注释

通过“构件”工具为模型添加精细的梁、柱、栏杆等小组件。与此同时，为保证图纸清晰，可以添加注释说明，包括文字、引线和标高符号。

---

## 四、协同工作与模型优化

Revit 在团队协作方面表现出色，可以实现多个专业之间的协同建模。

### 1. 工作共享机制

Revit 提供“工作共享”（Worksharing）功能，可以让多人同时处理一个项目。操作流程为：

1. 启用工作共享选项，将项目文件转换为中心文件。

2. 各成员同步本地副本，并定期更新中心文件。

3. 减少冲突的方法是给每个人分配特定任务领域（如建筑、结构、电气）。

### 2. 碰撞检测

为了确保不同专业的模型无冲突，利用“Navisworks”或“Revit 内建碰撞检测工具”进行交叉检查，可以提前发现问题并解决。

### 3. 模型简化与性能优化

随着模型复杂度增加，Revit 文件可能变得臃肿，影响操作流畅性。为此：

- 定期清理未使用的族、视图。

- 将过于复杂的模型转换为简化版本（LOD降低）。

- 使用链接文件（Link Models）而非直接导入。

---

## 五、渲染与图纸输出

### 1. 渲染表现

Revit 自带渲染工具，同时支持与 Enscape、Lumion 等插件联动。要注意：

- 调整光照、材质和纹理，营造逼真的效果。

- 合理控制模型复杂度，以减轻渲染压力。

### 2. 图纸输出

在完成建模后，按建筑行业标准绘制完整的施工图。主要步骤包括：

- 创建总平面图、立面图与剖面图。

- 添加明细表，用于统计构件数量及规格。

- 排版打印，将图纸输出为 PDF 或 CAD 格式。

---

## 六、总结：Revit 高效建模的核心建议

在完整学习和实践 2023 Revit 建模流程后，我们总结出以下几点核心建议：

1. **善用模板和快捷键**：减少重复操作，提高效率。

2. **注重细节和参数设计**：确保模型精确且灵活。

3. **优化协作流程**：充分发挥工作共享和碰撞检测的优势。

4. **持续学习进阶技能**：熟练掌握体量建模、族编辑等高级功能。

通过科学合理的建模方法和技巧，Revit 不再是一款复杂难懂的软件，而是一个帮助你实现设计创想的强大工具。希望这篇文章能够帮助你在实际工作中事半功倍！
