本文概述：在CAD中设置标注为空心箭头是一个常见的操作，它可以帮助提高图纸的美观性和可读性。本文将详细介绍如何通过设置标注的样式来实现这一效果，并提供一些相关的建议和技巧。

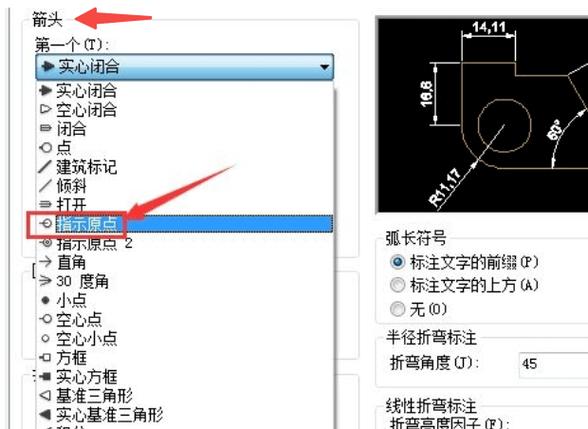

在使用CAD软件进行绘图时，标注是非常重要的一部分。标注不仅可以帮助您传达设计信息，还能提升图纸的专业程度。在某些情况下，您可能需要设置标注中的箭头为**空心箭头**，以便更好地表达特定的图纸风格或增强视觉效果。要在CAD中设置标注为**空心箭头**，首先需要了解CAD软件提供的标注样式选项。CAD软件通常拥有一个专门用于标注样式管理的功能区，您可以在这里对各种标注元素进行修改，包括箭头的形状、大小以及类型。以下是设置空心箭头的一些步骤：首先，打开您的CAD软件，并加载您正在处理的项目或图纸。确保您有足够权限修改标注样式。进入标注样式管理区域，这通常可以在菜单栏或工具栏中找到。不同的CAD软件可能有所不同，但一般这个区域会标识为“标注”或“样式”。一旦进入标注样式管理界面，寻找一个名为**箭头样式**或者类似的选项。这部分允许你选择适用于当前标注的箭头形状与样式。在默认情况下，软件可能会提供几种预设的箭头样式供您选择，包括实心箭头、空心箭头、斜箭头等等。接下来，在**箭头样式**选项中选择**空心箭头**。如果CAD软件不直接提供空心箭头作为选项，那么您可能需要自定义一个空心箭头样式。点击“新建”或“编辑”，进入到自定义样式编辑器。根据软件的具体提供，您可以选择添加外轮廓线条、去掉填充颜色等方式来创建一个空心效果。在完成箭头样式选择后，您还需要确认其他标注样式参数，以确保整个标注的协调性。例如，调整箭头的大小及宽度，以确保它与您所需的图纸比例相匹配。此外，考虑关联的文字尺寸及位置，以保证标注的可读性。很多CAD软件还支持将用户自定义的样式保存为模板，以便于在其他项目中复用。检查是否有保存为模板的选项，并给予合适的命名，以便将来能够快速识别和应用。除了直接设置标注样式外，有时我们还可以通过编写简单的脚本或者插件来进行更复杂的样式定义，特别是在较为复杂的项目上。这种方法虽然难度较高，但是灵活性极强，适合需要频繁变更样式的环境。当所有设置完成后，返回到主绘图界面，并选择需要应用空心箭头的标注对象。应用新的样式并查看实际效果。如果出现任何显示问题，如箭头不明显或过大，可以再次返回样式编辑器进行微调。在使用CAD进行标注样式修改时，注意遵循公司或行业标准，以维持一致性和专业性。同时，在涉及团队合作的项目中，及时与同事沟通标注样式的变更，以避免混淆或误解。综上所述，设置空心箭头标注不仅仅是个人偏好，也是提高图纸清晰度的重要手段之一。通过熟练掌握CAD软件的标注样式功能，您可以创建出更加清晰、专业且富有个性的图纸。同时，通过不断实践，您会发现其中很多实用的技巧，比如快捷键应用和自动样式转换，这将进一步提高工作效率。
