本文概述：在使用CAD软件进行设计时，阵列功能是一个很有用的工具，可以帮助用户快速地复制和排列多个对象。然而，在某些情况下，解除阵列关联可能是必要的，以便于对单个对象进行独立编辑。这篇文章将详细介绍如何在CAD软件中解除阵列关联的方法。

在CAD软件中，

阵列

功能允许用户以规则的模式复制和排列对象。通常，阵列包括两种类型——

矩形阵列

和

极坐标阵列

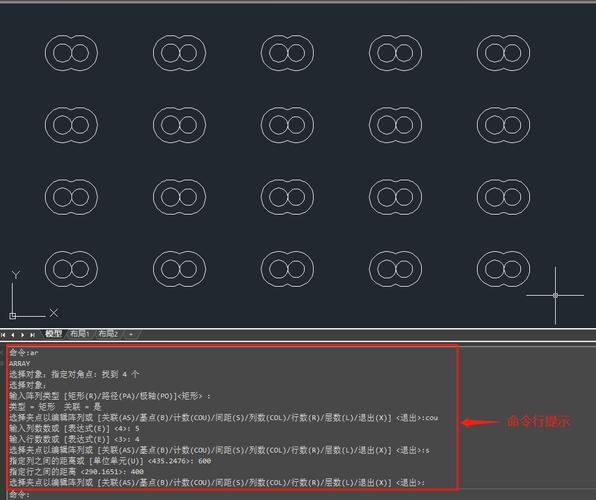

。这两种阵列各有其独特用途：矩形阵列用于创建规则的网格布局，而极坐标阵列则适合圆形或辐射状的排列。当创建一个阵列后，所有复制的对象默认情况下是相互关联的，即任何操作都会同时影响整个阵列。这样的默认设置有助于快速修改整体布局，但也带来一定的不便，比如无法单独编辑其中的某个对象。要解决这个问题，我们可以通过解除阵列关联。解除阵列关联的过程涉及将阵列中每个对象转化为独立实体，使它们不再受阵列限制，各自能够被单独选择和编辑。为了实现这一点，我们可以采取以下几个步骤：首先，选择需要解除关联的阵列。在大多数CAD软件中，当你点击阵列中的某个对象时，整组的阵列都会被选中。此时，你可以看到阵列周围出现了控制框或其他可视化标记，表示这个阵列已经被激活。接下来，根据所使用的软件不同，可以使用“解除关联”或者类似命令。有些软件如AutoCAD提供了直接的“解除关联”按钮，有些则可能需要访问菜单栏中的编辑选项。在某些版本中，用户可以右键单击选定的阵列，然后选择弹出菜单中的“解除关联”选项。一旦你选择了“解除关联”命令，该阵列中的每个对象将立即被转换为独立的对象。此时，可以分别选择、移动、旋转甚至删除其中的任何对象而不会影响到其他对象。然而，在一些旧版或特殊的软件中，可能并没有那么直接的选项。在这种情况下，需要通过另一种方法来实现解除阵列关联。通常可以利用软件的

炸开（Explode）

功能，该功能通常用于分解复合对象成基本元素。尽管炸开命令的主要作用并非解除阵列关联，但在某些情况下，它能够有效地将阵列转化为可独立操作的单个对象。这与常规解除关联操作效果类似。在操作过程中，理解CAD软件的

图层管理

也是重要的一环。当解除阵列关联后，每个新生成的独立对象仍然属于原来的图层。这意味着，你可以为这些对象单独设置颜色、线型等属性，而不会影响到其他不相关的对象。此外，掌握如何使用软件提供的

选择工具

和

过滤器

也能帮助提高工作效率。在大量对象中筛选出需要解关联的目标，将加速你的操作过程。在某些高级应用场景中，你可能还需要考虑保存性能，因为解除关联的阵列会增加图纸上的对象数量，这可能导致文件变得较大。为了避免因图纸复杂度上升导致的计算压力，需要合理规划文件结构和进行适当的优化。综上所述，通过上述步骤，你可以轻松地解除CAD软件中的阵列关联，从而为对象的独立编辑提供更大的灵活性。但是在实践过程中，始终要注意图纸整体的设计需求以及性能要求，以确保最终的设计成果既美观又高效。无论是在建筑设计还是机械制图领域，正确运用这些技巧都将显著提升工作效率以及设计质量。
