本文概述：在CAD中，利用相对坐标可以精确地绘制各种直线。掌握这一技巧不仅能够提高工作效率，还能帮助用户更准确地创建复杂的设计。在这篇文章中，我们将详细介绍如何使用相对坐标系统在CAD软件中完成直线绘制，并为您提供一些实用的建议和技巧。

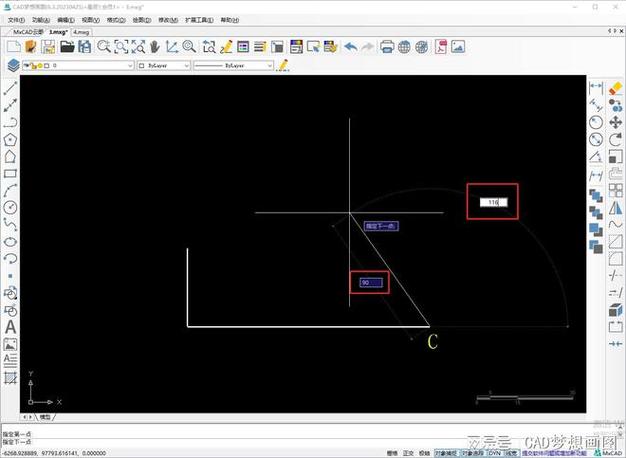

在现代工程和设计领域中，**计算机辅助设计（CAD）**工具已经成为不可或缺的一部分。无论是工程师还是建筑师，CAD软件都提供了一种强大的方式来构建和展示设计理念。在这些功能之中，熟练使用**相对坐标**对于许多人而言至关重要，因为它允许用户根据当前光标位置定义新点的位置，从而简化了许多绘图任务。### 相对坐标与绝对坐标在深入探讨如何利用相对坐标绘制直线之前，我们需要了解其差异性。相对坐标通过参照上一个点的位置来定义新点，而**绝对坐标**则是基于图纸上的固定原点。这意味着，在使用相对坐标时，您只需考虑从当前光标开始的偏移量即可，无需考虑全局原点。当您在CAD软件中绘制一条直线时，可以使用以下步骤定义起始点和终点：1. 确保CAD软件的坐标输入模式设置为**相对坐标**。2. 输入起始点坐标。如果您从(0,0)开始，可以直接鼠标选择或输入绝对值。3. 在输入终点坐标时，使用@符号表示相对坐标。例如，如果希望从当前位置向右延伸10个单位，则输入“@10,0”。### 使用相对坐标的优势在复杂设计中，相对坐标的使用有几个主要优势：- **效率高**：由于每一次新的输入仅基于上一个点，减少了错误发生的概率，同时降低了找到绝对位置的复杂性。- **灵活性**：在快速变化的设计环境中，相对坐标使得添加细节变得更加容易，只需简单地指定相对偏移量。- **一致性**：能够保持线段之间稳定的间距，无需不断校验全局坐标。### 绘制直线的实际应用假设我们在CAD软件中绘制一系列平行线，每条线长50单位，彼此间距15单位。使用相对坐标模式，可以简化这个过程：1. 从初始点开始，输入第一条线的终点，例如`@50,0`。2. 接着移动到下一个起始点。由于线间距为15单位，垂直方向增加15，即输入`@0,15`。3. 重复上述步骤，继续绘制下一条线段。通过这种方法，您可以快速生成一组具有统一属性的线段，而无需为不同线段重复输入绝对位置。### 提高工作效率的小技巧除了基本操作之外，以下是一些帮助提高CAD绘图效率的小技巧：- **快捷命令**：学习并记忆常用的命令快捷键，将大幅度提升绘图速度。比如，使用“L”命令快速启动直线绘制。- **保存模板**：为常用的图形设置模板，以避免每次重新创建相同的设置。- **自定义工具栏**：根据个人需求，自定义CAD界面中的工具栏，将高频工具放置在易于访问的位置。### 常见错误及解决方法尽管相对坐标非常有用，但在使用过程中，用户可能会遇到一些问题：- **误输入**：相对坐标常以“@”开头，一旦忘记输入，会导致定位错误。因此，养成仔细检查输入的习惯非常重要。- **不小心切换坐标模式**：确保在工作时持续监控坐标模式的状态，防止设计混乱。总结来说，熟练使用相对坐标进行直线绘制可以显著提高设计效率和质量。在任何CAD项目中，理解并应用这些小技巧将会为您的工作流程带来巨大改进。无论面对多么复杂的设计要求，善用相对坐标的方法总会助您一臂之力。
