本文概述：在计算机辅助设计（CAD）中，节点捕捉连线是一个重要的功能，它可以帮助用户更精确地绘制图形。通过设置节点捕捉连线，用户能够更轻松地在图纸上对齐和连接不同的元素，从而提高设计效率和图纸的准确性。

在CAD软件中，

节点捕捉

功能起着至关重要的作用。这一功能使得用户在创建或编辑几何图形时，可以自动“吸附”到指定的几何点上，例如端点、中点、交点等。这不但提升了绘图的精度，还能大幅减少因人为操作带来的误差。

捕捉设置

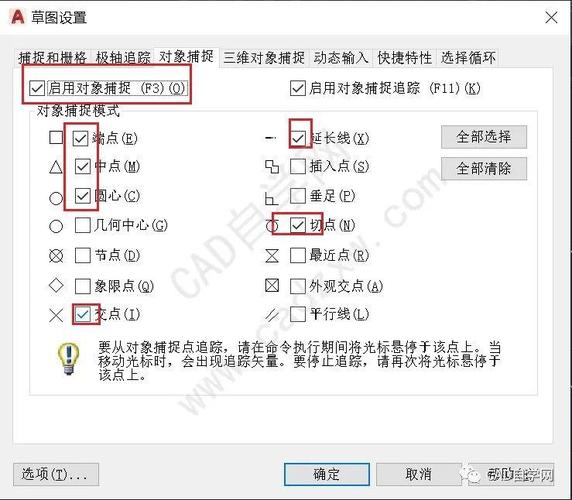

通常位于CAD软件的状态栏上，用户可以通过快捷键或者直接点击图标来启用或禁用该功能。当你想要设置节点捕捉连线时，首先需要确定你希望捕捉到哪些类型的节点。常见的节点包括：端点、中心点、中点、切点、象限、交点等。根据不同的设计需求，你可以选择单独启用某一种节点捕捉，也可以同时启用多种节点捕捉。具体操作方法可能因不同的CAD软件有所区别，但大体步骤相似。在CAD软件打开之后，找到状态栏上的“

捕捉选项

”按钮，点击以打开节点捕捉选项菜单。此菜单通常会显示所有可以捕捉的节点类型，用户可以通过勾选框来选择需要的捕捉类型。完成选择后，点击“应用”或“确定”按钮以保存设置。为了更好地利用节点捕捉功能，用户也可以调整捕捉的距离和角度参数，这些设置决定了光标接近节点时激活捕捉的灵敏度。一个更小的距离和更精准的角度有助于在复杂图形中保持精确。同时，对于某些专业领域，如建筑设计或机械制图，可能需要额外定制化节点，如弧度捕捉或特定组件捕捉，这些都可以通过高级设置来实现。在使用节点捕捉功能时，用户还可以通过快速访问面板或工具条上的快捷键来临时启用或禁用特定类型的捕捉。例如，当你只需一次性精确定位某个中点的时候，可以按下并按住“Shift”键，再单击目标元素，此时只有中点捕捉被瞬时激活。松开“Shift”键后，恢复至原始捕捉设置。对于初学者而言，在开始使用节点捕捉功能之前最好了解各个节点之间的差异以及它们在实际应用中的效果。不妨在空白图层中多练习，通过绘制简单的图形来熟悉不同节点捕捉的功能和效果。为了应对特定的项目需求，有时候我们需要关闭所有的自动捕捉功能，并且仅依赖手动输入精确坐标或指南针进行操作。这通常出现在高度要求精度并且不允许任何偏移的场合。在这种情况下，提前设定好基准点并严格按照图纸规格进行尺寸控制是保证精准制作的关键。总之，掌握和设置好CAD中的节点捕捉功能，是每位设计师提升工作效率与设计质量的必经之路。无论是对新手还是经验丰富的设计师而言，善用该功能所带来的便利，都将为他们的设计过程带来极大的帮助和改进。
