本文概述：在CAD软件中，阵列操作是一种强大的工具，可以帮助用户在设计过程中有效地复制和排列图形对象。通过正确使用阵列功能，用户可以显著提高工作效率，并实现复杂的设计布局。这篇文章将详细介绍如何在CAD中有效使用阵列操作，包括基本定义、步骤以及一些实用技巧。

阵列操作

是指在计算机辅助设计（CAD）软件中，通过指定某个对象的重复方式来创建多个副本的过程。这些副本可以按照一定的规则排列，比如直线排列或者圆周排列。在设计复杂的大型项目时，了解并熟练使用阵列操作能够节省大量的时间。首先，我们需要理解

阵列的类型

。通常，CAD中的阵列分为三种主要类型：矩形阵列、路径阵列和极坐标阵列。

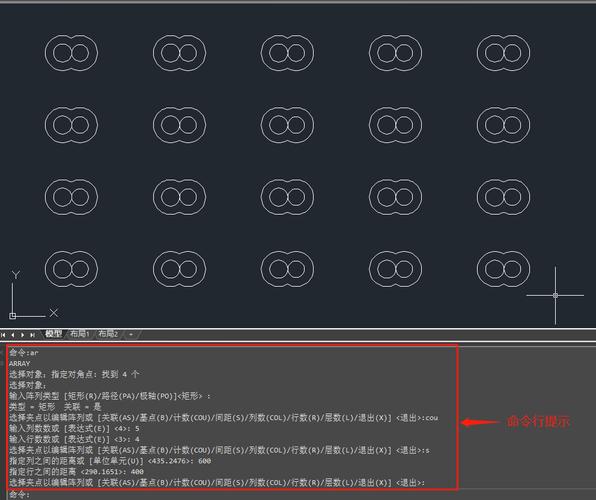

矩形阵列

用于将对象沿着一个矩形网格复制排列。用户可以指定行数、列数及其间距，以决定复制的对象排布方式。通过调整这些参数，你可以控制阵列的规模和密度。

路径阵列

则允许用户沿着特定路径排列对象。这对于在曲线或不规则区域内部复制对象尤为有用。例如，路径阵列可以用于汽车设计中，将车轮沿着弯曲的轴线排列。此外，在建筑设计中，也可以通过路径阵列在一条弯曲道路上排列灯柱。最后是

极坐标阵列

，它将对象围绕中心点呈放射状排列。这个功能特别适合处理需要环形布局的设计，比如风扇叶片或圆形剧场的座椅安排。极坐标阵列提供了角度控制，使得每个对象之间均匀分布，并可以围绕任何给定的点旋转。当开始使用CAD阵列功能时，必须遵守以下几个步骤。首先，选择要复制的原始对象。确保对象完整无误，然后打开阵列命令选项。从阵列指令面板中，选择所需的阵列类型，根据设计需求填写参数。对于矩形阵列，需要输入行数、列数和间距；对于路径阵列，则需要选择路径线或者曲线；而极坐标阵列则要求输入中心点和复制次数。在执行阵列操作的过程中，有一些

技巧和建议

可以优化效果。比如，如果你想让阵列对象之间保持一致的视觉风格，应先调整原始对象的样式，然后进行阵列操作。另外，可以通过CAD软件的实时预览功能来查看阵列效果，确保对象排列符合预期。另外，在大规模设计项目中使用阵列操作时，尽量利用软件提供的层管理功能。将不同种类的阵列应用于不同的绘图层，能够组织复杂的设计结构，方便后续的编辑和修改。这种方法不仅有助于保持良好的设计秩序，还能减少意外更改其他对象的风险。值得注意的是，当复制对象数量巨大时，会增加系统负担。因此，推荐使用精简模式或者低分辨率预览进行初步设计，在确认最终效果后再提升精度。此外，在某些设计情况下，手动微调生成的阵列可能会超出软件自动排列的能力。因此，结合使用其他工具（如移动和旋转指令）对阵列结果进行优化，也是不可忽视的一步。总之，阵列操作在CAD设计过程中起到了不可或缺的作用。通过掌握阵列类型和参数设置，精细化设计方案，提高工作效率。结合以上提到的一些实践技巧，你可以最大限度地发挥CAD阵列功能的潜力，创造出具有创新性和高效性的设计作品。
