本文概述：CAD（计算机辅助设计）是许多行业中不可或缺的工具，用于精确绘制和设计复杂的图形。本文将详细探讨如何使用CAD软件实现双层矩形的偏移绘制，以及在这一过程中可能遇到的技术细节和解决方案。

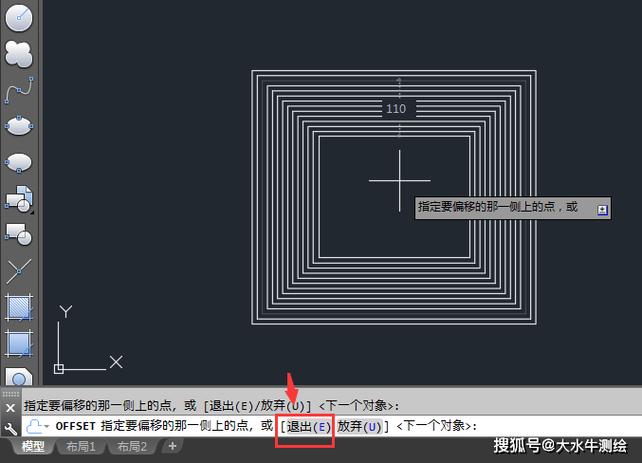

随着现代设计的需求不断增加，CAD工具已经成为工程师、建筑师和设计师工作的重要组成部分。尤其是在建筑和机械设计领域，CAD使得设计者能够通过数字化手段实现更高效、更精确的作品。在我们讨论如何**使用CAD来实现双层矩形的偏移绘制**之前，有必要了解一些基本概念及其操作步骤。所谓**双层矩形偏移绘制**，顾名思义，就是在一个矩形的基础上，通过指定偏移量来创建第二个矩形，并保持两者之间的一致性。这个操作在CAD中非常常见，因为它能帮助设计者快速生成多个结构相似但尺寸不同的组件，同时确保每个组件满足特定的设计要求。###关键步骤1. **启动CAD软件并设置工作环境**： 在开始任何设计任务之前，首先需要保证你的CAD软件处于正常运行状态。检查你正在使用的软件版本是否支持所需功能，并确保所有插件和扩展都安装完毕。调整视窗和工具栏布局，以便更加方便地查看和操作。2. **绘制初始矩形**： 使用**矩形工具**在指定的图层上绘制初始的矩形。输入准确的长度和宽度，以确保矩形符合设计规格。要画出一个精准的矩形，通常可以使用鼠标点击两个对角点，也可以直接输入数值。注意选择适合的单位（如毫米、英寸），这将影响后续的偏移操作。3. **应用偏移命令**： CAD软件中一般都有偏移功能，我们可以使用此命令来生成一个与原始矩形距离固定的新矩形。选择你想要偏移的对象（即原始矩形），然后输入偏移距离。这里需要特别注意的是偏移方向，它决定了新的矩形生成的位置。###实用技巧- **精确控制偏移量**： 偏移量的大小直接影响最终设计结果，因此必须谨慎选择。通过使用CAD中的网格和捕捉功能，可以确保偏移操作的精确无误。此外，视乎不同类型的设计需求，可选择内偏或外偏，这对于空间的利用率和设计美观度意义重大。- **调整图层和属性**： 为了更好地管理和编辑设计项目，你可以把不同的偏移矩形放置在不同的图层上。这样不仅有助于区分设计阶段，还可以提高整体可读性。当需要修改某一层次的设计时，仅需打开对应图层，使得整个过程更加流畅。###应用案例假设你正在绘制一个建筑平面图。此时，双层矩形偏移绘制可以用于表示墙体的厚度。首先绘制墙体的外缘，然后使用偏移命令，根据墙体实际厚度生成内缘。这种方法不仅节省时间，还能让设计更具一致性和专业性。通过这种方式进行的设计，从一开始就考虑到了墙体间的空间关系，为后续的详细设计提供了良好的基础。在机械设计中，同样适用于这类操作。比如制作带有边框的金属板件，内外两个矩形分别代表板件的外轮廓和被切割区域。利用CAD中的偏移功能可以迅速得到所需设计，而无需手动逐个调整每个边缘。###潜在问题处理尽管CAD软件强大而灵活，但在使用过程中可能会出现一些问题，例如偏移方向不正确、对象选择错误等。这些问题通常可以通过仔细检查步骤来排除。此外，如果在重复使用偏移功能时软件运行速度变慢，则可以通过清理未使用的图层或合并对象来优化性能。总结来看，**双层矩形的偏移绘制**是一项重要且常见的CAD操作，它既可以提升设计效率，又能保证结果的精准性。通过合理运用CAD的偏移功能，设计人员能够更轻松地应对复杂的设计挑战，并迅速产生高质量的设计成果。掌握这些理论和实践知识，将为你的职业发展提供强有力的支持。
